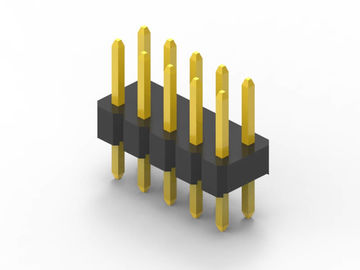

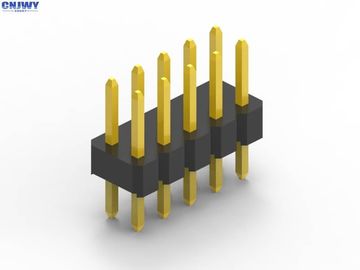

2.0 mm Conector de cabeçalho de alfinete masculino Tipo DIP Duração de plástico de fila dupla 2,0 mm
Especificações:
| Nome dos produtos |
Cabeçalho do pin/conector do PCB |
| Pico |
2.00 mm ((0,1') |
| Embalagem |
Em granel |
| Classificação atual |
2.0AMP |
| Resistência ao contacto |
20 mΩ Max |
| Resiste à tensão |
500 V AC/DC |
| Resistência ao isolamento |
1000 MΩ Min |
| Temperatura de operação |
-40°C a +105°C |
| Material de contacto |
Ligação de cobre |
| Revestimento de contacto |
Au ou Sn sobre Ni |
| Material isolante |
PA6T ou PBT+30%GF ((UL94V-0) |
| Tipo de montagem |
Através do Buraco |
| Rescisão |
Soldagem |
| Tamanho do pin |
0.50mm Pin Quadrado |
| Cores |
Negro |
O que é um conector de PCB?
Os conectores de placa de circuito impresso são sistemas de conexão montados em PCBs.ou para ou a partir do PCB proveniente de outra fonte no equipamentoFornecem um método fácil de Design for Manufacture, uma vez que os PCBs não estão ligados uns aos outros e podem ser montados mais tarde em um processo de produção.
Orientações do conector de PCB
O termo PCB Connector refere-se a um sistema básico de conexão multipin, tipicamente em um layout retangular.Um par de acoplamento de conectores de PCB será para placa-a-tabela ou cabo-a-tabela (cabo-a-tabela)Os layouts de placa para placa podem dar uma gama de orientações de ligação de PCB, todas baseadas em incrementos de 90 graus:
- Paralelas ou mezaninas ambos os conectores têm orientação vertical;
- 90 graus, ângulo reto, placa-mãe para placa-mãe ̇ um conector é vertical, um horizontal;
- 180 graus, Coplanar, Edge-to-Edge ?? ambos os conectores são de orientação horizontal.
Outros nomes para os conectores de PCB
Os conectores de PCB podem ser conhecidos como produtos de interconexão de PCB. Termos específicos também são usados para os dois lados da conexão.Como são apenas fileiras de alfinetesOs conectores de PCB femininos podem ser chamados de Sockets, Receptacles, ou mesmo (um pouco confuso) Header Receptacles.
Por que escolher o CNJWY
Produção automática
Mais de 80% dos produtos da CNJWY são fabricados por linhas de montagem automáticas.para que pudéssemos fornecer os produtos mais qualificados para os nossos clientes.
Entregaon vezes
Cada cliente é diferente, por isso temos de fazer cada entrega a tempo para apreciar cada oportunidade dada pelos nossos clientes.
Faça Valor
O negócio é como uma longa viagem. O valor é a visão no caminho. Criar valor para os clientes é criar valor para a empresa, como a vitória mútua é o nosso objetivo.
Resposta instantânea
Todos vão ter problemas de vez em quando, assim como o tempo de trabalho.
Aplicação do produto:
Cabeçalho de alfinete masculino amplamente utilizado em diferentes indústrias, tais como automóveis, equipamentos médicos, computadores e assim por diante. como abaixo imagem é cenários de aplicação. imagem é uma limitação,Para mais detalhes pode contactar directamente a nossa equipa de vendas
