Conector de Pino Macho SMT de Linha Dupla com Passo Fino de 1,27 mm Design Compacto de Montagem em Superfície para PCB

Nosso Conector de Pino Macho SMT de Dupla Fileira com Passo Fino de 1,27 mm, Design Compacto de Montagem em Superfície para PCB, representa uma solução de interconexão projetada com precisão, destinada a conexões confiáveis de placa a placa e fio a placa em aplicações eletrônicas exigentes. Fabricada com isolamento termoplástico PA6T de alta temperatura e contatos de latão estampados com precisão, esta série de conectores oferece desempenho elétrico consistente em uma ampla gama de condições operacionais. Cada conector passa por uma rigorosa inspeção de qualidade, incluindo medição de resistência de contato, teste de resistência de isolamento e inspeção visual sob ampliação para garantir a conformidade com os padrões internacionais.

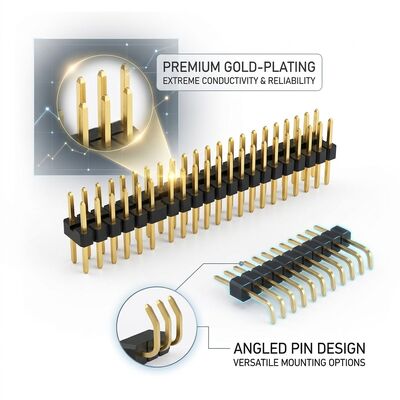

O sistema de contato utiliza pinos de liga de latão de alta condutividade com banho seletivo de ouro ou estanho sobre subcamada de níquel, proporcionando resistência superior à corrosão e ciclos de acoplamento confiáveis que excedem os benchmarks da indústria. Nossas linhas de montagem automatizadas empregam tecnologia de inserção de precisão que garante alinhamento consistente dos pinos e coplanaridade, fatores críticos para a montagem bem-sucedida de PCB em ambientes de produção de alto volume. O corpo do isolador é moldado a partir de material PA6T com classificação UL94V-0, reforçado com 30% de fibra de vidro, oferecendo estabilidade térmica excepcional de até 105°C de temperatura operacional contínua, mantendo a precisão dimensional.

• Pegada Ultra-Compacta: O passo de 1,27 mm oferece economia de espaço de 50% em comparação com conectores de passo padrão de 2,54 mm, permitindo layouts de PCB de alta densidade para produtos eletrônicos miniaturizados
• Micro-Contatos de Precisão: Seção transversal de pino quadrado de 0,40 mm x 0,40 mm com tolerâncias dimensionais apertadas garante acoplamento confiável com conectores fêmea de 1,27 mm correspondentes
• Design de Baixo Perfil: Altura do isolador de 1,5 mm acima da superfície da PCB acomoda designs de gabinetes finos, com variantes opcionais de ultra-baixo perfil disponíveis até 1,0 mm
• Integridade de Sinal Otimizada: Comprimento de pino reduzido e características de impedância consistentes suportam sinais digitais de alta velocidade de até 3 Gbps em configurações de par diferencial
• Faixa de Temperatura Industrial: Opera confiavelmente de -55°C a +125°C, tornando-o adequado para aplicações aeroespaciais, perfuração de poços profundos e automotivas sob o capô
• Precisão de Fita e Carretel: Design de bolso com precisão posicional de 0,15 mm garante desempenho consistente de pick-and-place em velocidades de colocação superiores a 20.000 CPH

Conectores de pino de passo fino de 1,27 mm são essenciais para eletrônicos miniaturizados de próxima geração, incluindo interconexões de módulos de unidade de estado sólido (SSD), dispositivos vestíveis de monitoramento de saúde, gabaritos de teste de módulos de câmera de smartphone e placas mezzanine FPGA compactas. O passo reduzido permite conexões de alta contagem de pinos em módulos de computação de ponta IoT, instrumentos portáteis de espectroscopia e aviônicos de drones miniaturizados onde cada milímetro de área de PCB é crítico. Esses conectores também estão sendo cada vez mais adotados em interfaces de calibração de matriz de antena de onda milimétrica 5G e interconexões de módulos de radar de matriz em fase que exigem conexões densas e com impedância controlada.

Embalados em carretéis de 178 mm ou 330 mm com fita transportadora em relevo de 16 mm de largura, 500 a 1000 peças por carretel, dependendo da contagem de pinos. Selados a vácuo em sacos de barreira contra umidade com dessecante, atendendo aos requisitos MSL 3. Cada etiqueta de carretel inclui código Data Matrix 2D para rastreabilidade automatizada, e fornecemos recomendações detalhadas de design de abertura de stencil de solda e diretrizes de perfil de reflow para garantir a otimização do rendimento de montagem na primeira passagem.

Nossa instalação de fabricação opera sob um sistema de gestão de qualidade certificado ISO 9001:2015 com rastreabilidade abrangente desde o recebimento da matéria-prima até o envio do produto acabado. Cada lote de produção passa por monitoramento de controle estatístico de processo, e a documentação de certificado de conformidade está disponível mediante solicitação. Mantemos um estoque substancial de configurações padrão para suportar requisitos de entrega just-in-time, ao mesmo tempo em que oferecemos personalização flexível para comprimentos de pino especializados, opções de banho e formatos de embalagem. Amostras de engenharia estão disponíveis em até 48 horas para testes de qualificação, e nossa equipe técnica fornece suporte de engenharia de aplicação para auxiliar na seleção de conectores e otimização do layout da PCB. Com mais de uma década de experiência em fabricação de conectores, estamos comprometidos em fornecer soluções de interconexão que excedam as expectativas de desempenho, mantendo preços competitivos para programas de produção em volume.
