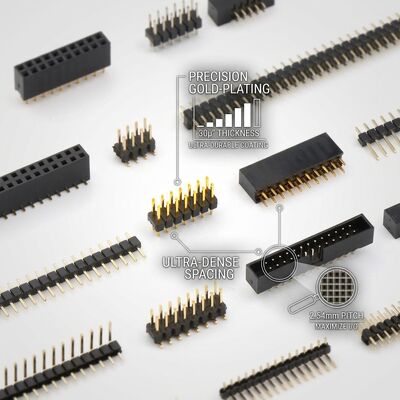

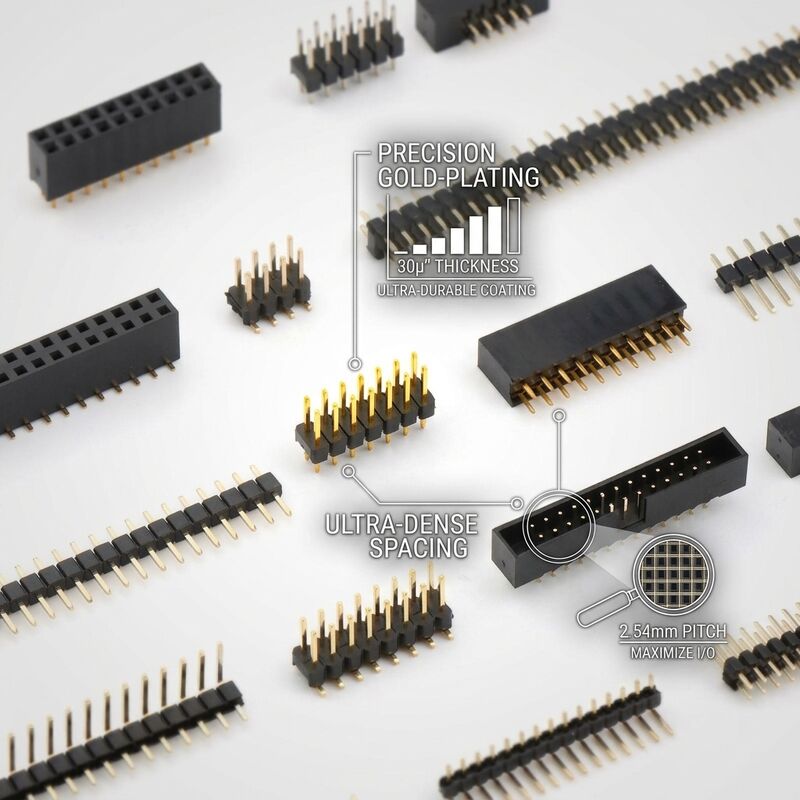

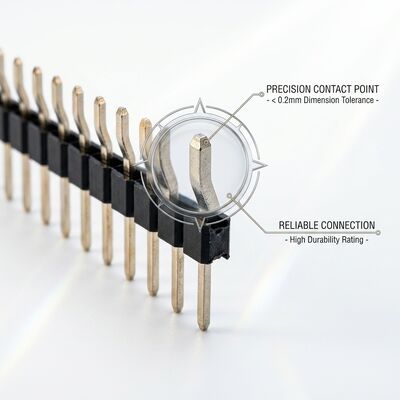

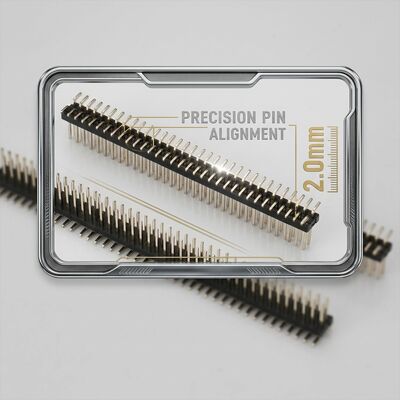

Conector de Pino Macho de Dupla Fileira Empilhável Elevado com Passo de 2.54mm Espaçador de Placa de Circuito Impresso de Altura Estendida

Nosso conector de cabeçalho de alfinete masculino de dupla fileira.54mm Pitch Extended Height PCB Board Spacer represents a precision-engineered interconnect solution designed for reliable board-to-board and wire-to-board connections in demanding electronic applications. Fabricado com isolamento termoplástico PA6T de alta temperatura e contatos de latão estampados com precisão,Esta série de conectores oferece um desempenho elétrico consistente em uma ampla gama de condições de funcionamentoCada conector passa por uma inspecção de qualidade rigorosa, incluindo a medição da resistência ao contacto, testes de resistência ao isolamento,e inspecção visual sob ampliação para garantir a conformidade com as normas internacionais.

O sistema de contacto utiliza alfinetes de liga de latão de alta condutividade com chapas de ouro ou estanho seletivamente revestidas por uma chapa de níquel,fornecendo uma resistência à corrosão superior e ciclos de acoplamento fiáveis que excedem os parâmetros da indústriaAs nossas linhas de montagem automatizadas empregam tecnologia de inserção de precisão que assegura o alinhamento constante dos pinos e a coplanaridade.fatores críticos para o sucesso da montagem de PCB em ambientes de produção de grande volumeO corpo do isolante é moldado a partir de material PA6T com classificação UL94V-0 reforçado com 30% de fibra de vidro,que oferece uma estabilidade térmica excepcional até 105°C, numa temperatura de funcionamento contínua, mantendo a precisão dimensional.

• Altura do isolante alargada:A altura do corpo do isolador personalizável de 7,0 mm a 25,0 mm fornece um espaçamento preciso de PCB para PCB para a clareza dos componentes em arquiteturas de placas empilhadas
• Opção de cauda de alfinete:As caudas de furos estendidos de até 15,0 mm acomodam PCB espessos e multi-placas empilhadas, mantendo a integridade total da junção de solda
• Interconexão Mezzanine pronta:Permite conexões confiáveis de placa para placa em arquiteturas de cartões de mezzanine, com personalizações de comprimento de pin disponíveis para corresponder a alturas específicas de empilhamento do sistema
• Gestão térmica amigável:O design elevado cria um espaço de ar entre os PCBs para melhorar o resfriamento por convecção dos componentes geradores de calor montados entre as placas empilhadas
• Projeto anti-Wicking:Característica opcional anti-enrolamento nas caudas de solda impede a migração do fluxo de solda para o pin durante a solda de onda, preservando a integridade da área de contato
• Característica do guia de alinhamento:Disponível com postes de alinhamento integrados ou pinos de guia nas posições finais para garantir um alinhamento preciso de acoplamento em conjuntos de cartões de mezzanine com mate cego

Os cabeçalhos de pin de empilhadeira elevados são o componente crítico de interconexão em arquiteturas de sistemas eletrônicos modulares, incluindo PC/104 empilhadeiras de computadores, VMEbus e sistemas de backplane CompactPCI,e interfaces de módulos de expansão de PLC industriaisA altura do isolante estendida permite acomodar componentes altos, tais como condensadores eletrolíticos, transformadores e dissipadores de calor montados na PCB inferior,permitindo a embalagem de circuitos tridimensional que maximiza a funcionalidade dentro de volumes de gabinete restritosEstes conectores também são essenciais para os projetos de placas de expansão Arduino e Raspberry Pi HAT, onde é necessário um espaçamento preciso de placa para placa para o alinhamento do conector, and for automotive ECU module stacks in space-constrained engine compartment installations where elevated interconnects provide vibration-tolerant connections with thermal separation between heat-generating power stages and sensitive control electronics.

Os conectores são embalados em bandejas anti-estáticas com profundidades de cavidade correspondentes à variante de altura do isolante específico para evitar a flexão dos pinos durante o transporte.Embalagens de tubos disponíveis para configurações de altura padrãoCada pacote inclui relatórios de inspecção dimensional para verificação da altura do isolante e da retidão dos pinos.Serviços de equipamento personalizados, incluindo conjuntos de conectores de empilhamento masculino-feminino pré-montados com hardware de espaçamento e parafusos de montagem correspondentes, estão disponíveis para soluções de interconexão de mezzanine "chave na mão".

As nossas instalações de fabrico operam sob o sistema de gestão da qualidade certificado ISO 9001:2015 com rastreabilidade abrangente desde a receção da matéria-prima até o envio do produto acabado.Cada lote de produção é submetido a monitorização estatística do controlo de processos, e o certificado de documentação de conformidade está disponível mediante pedido.Mantemos um inventário substancial de configurações padrão para suportar requisitos de entrega just-in-time, oferecendo personalização flexível para comprimentos de alfinetes especializados, opções de revestimento e formatos de embalagem. As amostras de engenharia estão disponíveis em 48 horas para testes de qualificação,e nossa equipe técnica fornece suporte de engenharia de aplicação para ajudar com a seleção de conectores e otimização layout PCBCom mais de uma década de experiência na fabricação de conectores,Estamos comprometidos em fornecer soluções de interconexão que excedam as expectativas de desempenho, mantendo preços competitivos para programas de produção em volume.
