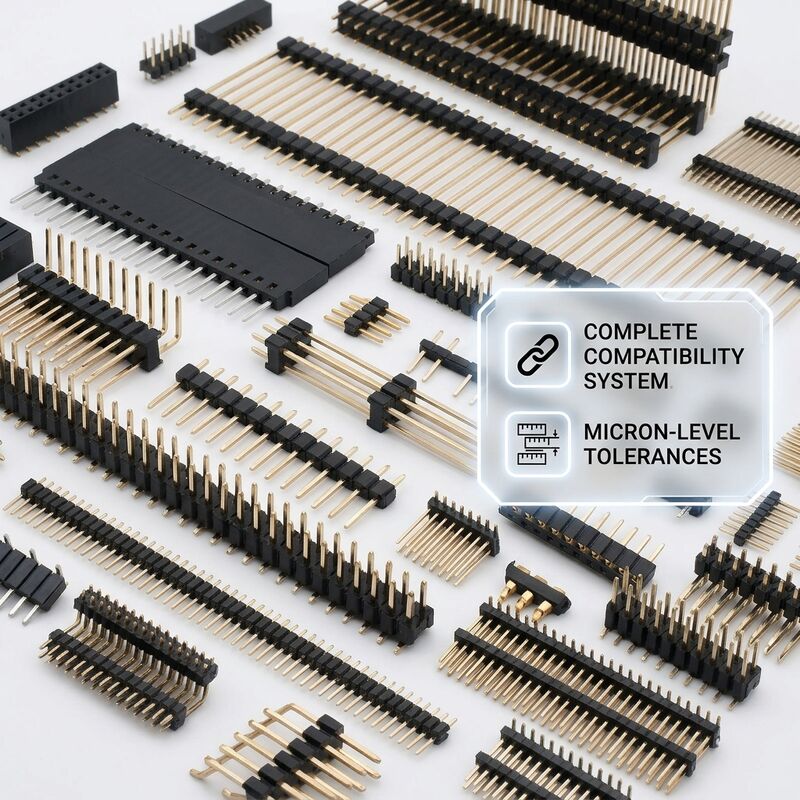

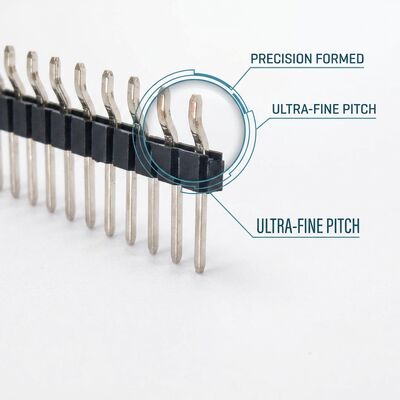

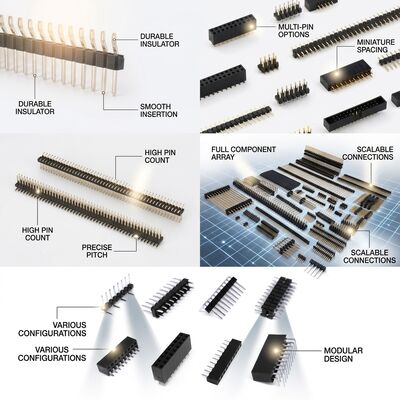

Conector de Pino Macho para Montagem em Superfície SMT de Linha Dupla com Passo de 2.54mm PCB 80 Pinos Compatível com Refluxo

Nosso Conector de Pino Macho de Montagem em Superfície de Linha Dupla SMT com Passo de 2,54 mm e 80 Pinos Compatível com Refluxo representa uma solução de interconexão projetada com precisão para conexões confiáveis de placa a placa e fio a placa em aplicações eletrônicas exigentes. Fabricada com isolamento termoplástico PA6T de alta temperatura e contatos de latão estampados com precisão, esta série de conectores oferece desempenho elétrico consistente em uma ampla gama de condições operacionais. Cada conector passa por uma rigorosa inspeção de qualidade, incluindo medição de resistência de contato, teste de resistência de isolamento e inspeção visual sob ampliação para garantir a conformidade com os padrões internacionais.

O sistema de contato utiliza pinos de liga de latão de alta condutividade com revestimento seletivo de ouro ou estanho sobre subcamada de níquel, proporcionando resistência superior à corrosão e ciclos de acoplamento confiáveis que excedem os benchmarks da indústria. Nossas linhas de montagem automatizadas empregam tecnologia de inserção de precisão que garante alinhamento e coplanaridade consistentes dos pinos, fatores críticos para a montagem bem-sucedida de PCBs em ambientes de produção de alto volume. O corpo do isolador é moldado a partir de material PA6T com classificação UL94V-0 reforçado com 30% de fibra de vidro, oferecendo estabilidade térmica excepcional de até 105°C de temperatura operacional contínua, mantendo a precisão dimensional.

• Integração Completa do Processo SMT: O design SMT de linha dupla elimina requisitos de montagem de tecnologia mista, permitindo produção 100% de montagem em superfície com etapas de processo reduzidas e tempos de ciclo mais rápidos
• Pegada de Solda Otimizada: Padrão de pad de PCB projetado de acordo com as diretrizes IPC-7351 com filetes de ponta estendidos, garantindo a formação robusta de juntas de solda verificada por inspeção de raio-X e análise de seção transversal
• Construção de Alta Temperatura: Isolador PA6T com 30% de fibra de vidro classificado para múltiplos ciclos de refluxo sem chumbo, mantendo a integridade mecânica e o desempenho elétrico através de temperaturas de pico de 260°C
• Design Anti-Tombstoning: A distribuição equilibrada da massa térmica entre as duas linhas evita defeitos de tombstoning durante o refluxo, com geometria de pad simétrica otimizada através de estudos de perfil térmico
• Pronto para Inspeção Automatizada: A configuração de leads em asa de gaivota fornece visibilidade clara do filete de solda para sistemas de inspeção óptica manual e automatizada, reduzindo o tempo de ciclo de CQ pós-refluxo
• Confiabilidade em Nível de Placa: Validado através de ciclagem de temperatura (-40°C a +125°C, 1000 ciclos) e testes de choque mecânico de acordo com IEC 60068-2-27, garantindo confiabilidade em campo em ambientes operacionais hostis

Os pin headers SMT de linha dupla são projetados especificamente para montagens de PCB de alta densidade em infraestrutura de telecomunicações, incluindo unidades de rádio de célula pequena 5G, placas de assinante de terminal de linha óptica e módulos de tecido de switch de rede onde a otimização do espaço da placa é crítica. O formato SMT de linha dupla permite soluções de interconexão compactas para equipamentos portáteis de imagem médica, placas de controle de voo de drones e módulos de sensor de sistemas avançados de assistência ao motorista (ADAS) que exigem conexões de montagem em superfície confiáveis e tolerantes a vibrações. Esses conectores também servem como headers de programação e depuração em placas de gateway IoT densamente povoadas onde as restrições de folga vertical impedem alternativas through-hole.

Embalados em rolos de 330 mm de diâmetro com fita transportadora em relevo de 24 mm de largura, 400 peças por rolo padrão. Os rolos são selados a vácuo individualmente em sacos de barreira de umidade que atendem aos requisitos de sensibilidade à umidade IPC/JEDEC J-STD-033. Cada rolo inclui um cartão indicador de umidade e um pacote de dessecante. A rotulagem da caixa externa inclui código de barras 2D para escaneamento automatizado de armazém, e suportamos notificação de envio antecipado EDI 856 com serialização em nível de rolo para integração da cadeia de suprimentos OEM.

Nossa instalação de fabricação opera sob um sistema de gerenciamento de qualidade certificado ISO 9001:2015 com rastreabilidade abrangente desde o recebimento da matéria-prima até o envio do produto acabado. Cada lote de produção passa por monitoramento de controle estatístico de processo, e a documentação do certificado de conformidade está disponível mediante solicitação. Mantemos um estoque substancial de configurações padrão para suportar requisitos de entrega just-in-time, ao mesmo tempo em que oferecemos personalização flexível para comprimentos de pino especializados, opções de revestimento e formatos de embalagem. Amostras de engenharia estão disponíveis em até 48 horas para testes de qualificação, e nossa equipe técnica fornece suporte de engenharia de aplicação para auxiliar na seleção do conector e otimização do layout da PCB. Com mais de uma década de experiência em fabricação de conectores, estamos comprometidos em fornecer soluções de interconexão que excedam as expectativas de desempenho, mantendo preços competitivos para programas de produção em volume.
