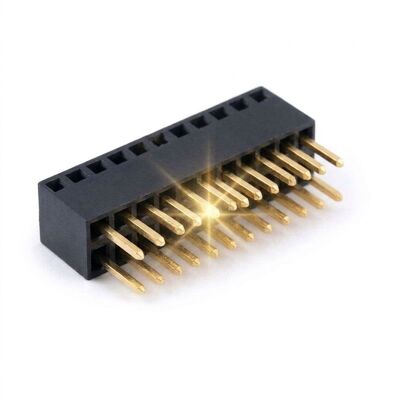

Conector de cabeçote fêmea de fileira tripla de passo de 1,27 mm 3x40P Soquete PCB de alta densidade Flash dourado

Cem e vinte contatos dentro de um comprimento de 60 mm é o tipo de densidade que normalmente força um designer a usar um conector placa a placa de alta contagem de pinos com um preço correspondente. Este header fêmea triplo de 1,27 mm atinge a mesma contagem de circuitos com um soquete through hole que se acopla com pinos machos simples de 1,27 mm. Três fileiras ficam em um corpo estreito de 4,3 mm, de modo que o conector consome a largura da placa de uma peça muito menor enquanto transporta um barramento paralelo completo.

A grade fina de 1,27 mm deixa muito pouca isolação entre os contatos, de modo que o isolador é moldado em PA9T com uma parede de altura total ao redor de cada célula e as molas de contato são ajustadas para uma baixa força de inserção. O flash de ouro sobre níquel mantém a interface estável, e as caudas through hole são longas o suficiente para soldar de forma confiável em placas de 1,6 mm sem que o fluxo capilar entre na gaiola de contato.

• 120 contatos por conector: Três fileiras de quarenta cabem em um corpo de 4,3 mm de largura, substituindo uma peça placa a placa muito mais cara.
• Grade de 1,27 mm: Acopla-se com pinos machos simples de passo fino, de modo que o lado de acoplamento não necessita de ferramentas personalizadas.
• Células de contato isoladas: Paredes moldadas de altura total mantêm a distância de escoamento em um passo onde as lacunas são medidas em frações de milímetro.
• Força de inserção ajustada: Molas leves permitem que um conector de 120 vias seja assentado manualmente sem estressar as juntas de solda.
• Flash de ouro sobre níquel: Resistência de contato estável em ambientes de planta úmidos ou com enxofre.
• Isolador PA9T: Mantém a grade fina precisa através de reflow de 260 C e operação contínua de 105 C.

Soquetes de passo fino densos são usados onde um barramento paralelo amplo deve cruzar entre duas placas em um invólucro pequeno. Equipamentos de teste os usam para trazer um array de sondas completo para uma única interface, front-ends de imagem médica os usam para mover saídas de múltiplos canais para uma placa de processamento, e sistemas de visão industrial os usam entre uma placa de sensor e um frame grabber. Eles também servem em placas de linha de telecomunicações, onde um barramento de controle de 120 vias deve alcançar um backplane sem consumir comprimento de borda, e em instrumentação onde o contorno do conector deve permanecer menor que a placa que ele serve.

Comprimentos de 3 x 10 a 3 x 40 são produzidos a partir de fita contínua. Podemos fornecer um header macho correspondente do mesmo desenho para que o stack de acoplamento seja dimensionalmente garantido, adicionar pinos guia para acoplamento cego e moldar uma parede polarizadora para inserção de orientação única. Opções de revestimento incluem ouro de 0,38 e 0,76 mícrons, e um isolador PA9T ou PPS pode ser especificado dependendo do perfil de reflow. Cada peça personalizada é entregue com um padrão de land proposto, um modelo 3D e um relatório de inspeção de primeiro artigo antes da produção em volume.

Soquetes triplos de passo fino são embalados em bandejas antiestáticas de 500 peças, um conector por bolso para que as fileiras de contato nunca se toquem. As bandejas são empilhadas com intercalações de espuma em caixas de exportação que carregam o rótulo neutro CNJWY e o nível de sensibilidade à umidade. As caixas permanecem abaixo de 15 kg brutos para frete aéreo, e paletes para frete marítimo são esticados e amarrados contra a umidade do contêiner. Rótulos de marca própria e caixas com código de barras estão disponíveis. Cada remessa inclui um relatório dimensional de passo e espaçamento de fileira, um certificado de espessura de revestimento e uma declaração RoHS, e retemos uma amostra correspondente de cada lote por três anos para rastreabilidade.
