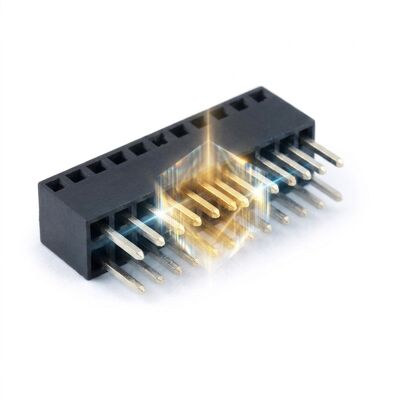

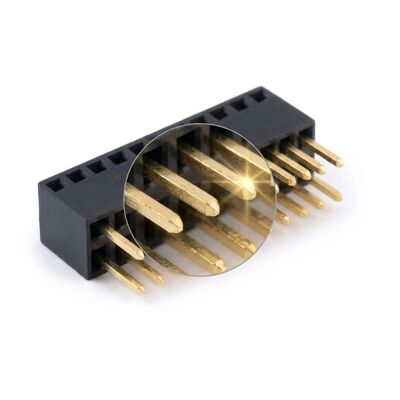

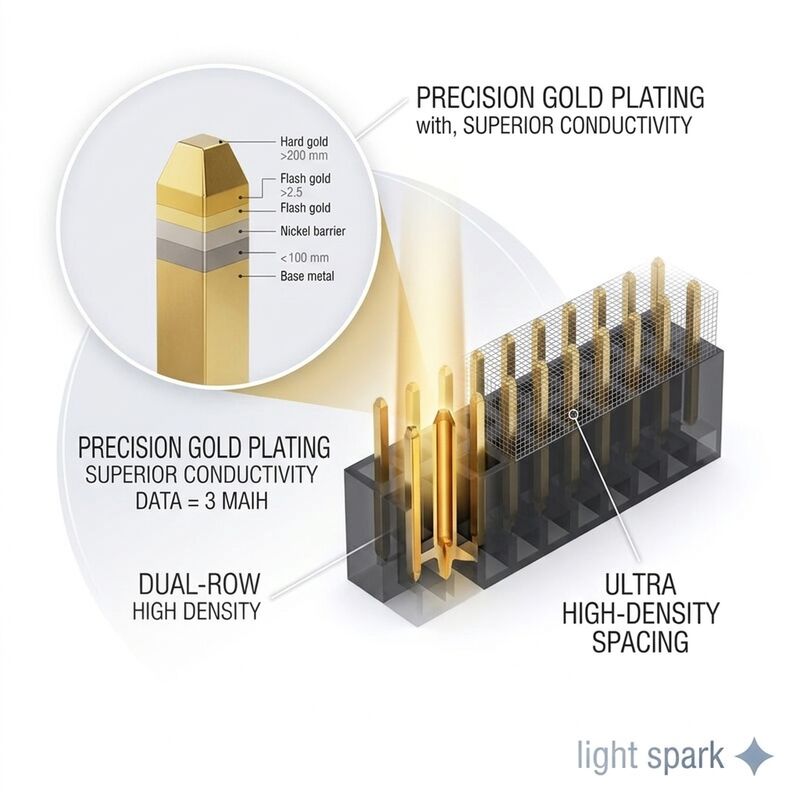

Tomada fêmea do pwb do conector do encabeçamento do contato duplo da alta corrente 5a do passo de 2.54mm

A maioria dos conectores de 2,54 mm são classificados para dois ou três amperes, o que é bom para sinais e marginal para energia. Esta variante aumenta o limite para 5A por contato usando dois dedos de mola independentes em cada terminal em vez de um, dobrando o caminho condutor e a força normal ao mesmo tempo. O material mais espesso de bronze fosforoso de 0,30 mm também reduz o aumento de temperatura que, de outra forma, limitaria a corrente em um bloco de conectores denso.

Como o contato dissipa mais calor, o isolador sobe para PA9T e o corpo é moldado com lacunas de ar mais largas entre as células para que o calor saia do campo de pinos em vez de penetrar na carcaça. O resultado é um conector que transporta corrente de motor, corrente de driver de LED ou corrente de aquecedor através da mesma pegada de 2,54 mm que os engenheiros já usam para sinais, evitando um bloco de terminais separado em placas que não têm espaço para um.

• 5A por contato: Dedos de mola duplos dobram o caminho condutor e a força normal, elevando a classificação bem acima das tomadas padrão de 3A.
• Bronze fosforoso de 0,30 mm: Material de contato mais espesso reduz o aumento de temperatura para que a classificação de corrente seja mantida em blocos densos.
• Molas de contato duplas: Dois dedos independentes mantêm a pressão se um relaxar, melhorando a confiabilidade sob vibração.
• Corpo de alta temperatura PA9T: Suporta operação ambiente de 125 C e reflow de 260 C sem amolecer ao redor das células de contato.
• Fluxo de ar de célula aberta: Lacunas moldadas mais largas permitem que o calor escape do campo de pinos em vez de penetrar no isolador.
• Mesma pegada de 2,54 mm: Substitui um cabeçalho de sinal padrão sem alterar o padrão de terra da PCB ou o pino de acoplamento.

Conectores de 2,54 mm de alta corrente são usados onde uma placa precisa mover energia sem adicionar um terminal de parafuso. Placas de driver de motor os usam para transferir corrente de fase para um estágio de potência, luminárias de LED os usam para conectar uma placa de driver a uma placa de motor de luz, e sistemas de gerenciamento de bateria os usam para trazer a corrente do chicote da célula para a PCB de medição. Eles também aparecem em controladores de aquecimento, onde uma placa de relé alimenta cargas resistivas, e em módulos de sinalização ferroviária que devem sobreviver a temperaturas ambientes elevadas. Em cada caso, o conector transporta vários amperes, mantendo a montagem reparável.

Podemos ajustar o contato ao seu perfil de corrente: uma variante de 6A com revestimento mais espesso está disponível, e uma versão com um par de energia e as posições restantes como contatos de sinal padrão é produzida sob solicitação. Posições de 2 x 2 a 2 x 20 são cortadas da tira sem custos de ferramental. Recursos opcionais incluem uma parede de polarização para evitar inserção reversa de energia, uma primeira posição com chave, espessura de ouro de 0,76 ou 1,27 mícrons para programas de alta confiabilidade e um pino de localização para montagem automatizada. O suporte de engenharia inclui uma curva de redução de corrente para sua temperatura ambiente e área de cobre da placa.

Embalados 1000 peças por saco antiestático com dessecante, dez sacos por caixa de exportação. Como essas peças aquecem em serviço, cada caixa carrega o número do lote de produção que se liga ao registro do teste de redução de corrente para aquele lote. A caixa é forrada com espuma para que as molas de contato não sejam pré-carregadas em trânsito, e o saco interno é selado a quente contra umidade. O peso bruto é mantido abaixo de 15 kg para frete aéreo, e o frete marítimo é paletizado e embalado em filme stretch. Etiquetas de marca própria, caixas com código de barras e embalagens testadas contra quedas estão disponíveis. Cada remessa inclui um relatório de resistência de contato, um certificado de espessura de revestimento e um resumo do teste de aumento de temperatura.
