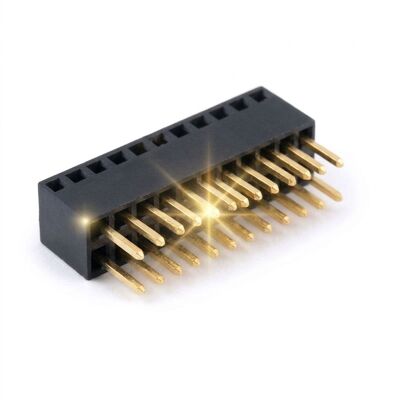

Conector de cabeçalho fêmea SMT de fileira única de 1,27 mm de passo, perfil baixo, fita e bobina, soquete de PCB

Meio milímetro de economia em altura e uma grade de contato de 1,27 mm podem ser a diferença entre um dispositivo vestível que fecha perfeitamente e um que não. Este conector fêmea SMT de fileira única é moldado com uma altura de corpo de 2,0 mm, baixo o suficiente para ficar sob um flex de display ou um pacote de bateria, e é fornecido em fita e rolo para que as máquinas pick and place possam populá-lo sem uma etapa manual. O formato de fileira única mantém a pegada estreita, o que se adequa a conectores de borda finos e transições de placa para fio.

As caudas de montagem em superfície são coplanares em até 0,10 mm, uma tolerância que importa em um passo de 1,27 mm porque uma peça inclinada levantará um canto da fileira de contatos e criará uma junta aberta após a refusão. Contatos de bronze fosforoso e flash de ouro sobre níquel completam o caminho elétrico, enquanto o corpo PA6T carrega uma pastilha de captação na face superior para que o bico tenha uma superfície plana e hermética para trabalhar.

• Corpo de baixo perfil de 2,0 mm: Slim o suficiente para ficar sob flex de display e pacotes de bateria em produtos portáteis.
• Fornecimento em fita e rolo: 2000 peças por rolo com uma pastilha de captação amigável ao bico, para que a colocação não precise de intervenção manual.
• Coplanaridade em até 0,10 mm: A planicidade da cauda controlada pela máquina evita o levantamento de cantos e juntas abertas em um passo de 1,27 mm.
• Flash de ouro sobre níquel: Resistência de contato estável com uma barreira de difusão para ambientes úmidos ou com enxofre.
• Corpo de fusão PA6T: Resiste à fusão sem chumbo de 260 C sem deformar as células de contato de passo fino.
• Pegada estreita de fileira única: Ocupa menos largura de placa do que um soquete de fileira dupla, deixando espaço para roteamento em layouts densos.

Soquetes de fileira única de baixo perfil são usados onde uma placa precisa se conectar para cima, mas não pode se dar ao luxo de altura. Vestíveis e patches médicos os usam para conectar um flex de sensor a uma placa principal rígida, medidores inteligentes os usam para trazer um módulo de comunicação para a PCB de medição, e instrumentos portáteis os usam para contato de bateria e conectores de programação que são acoplados apenas uma vez na fábrica. Sua pegada estreita também os torna a escolha padrão para conexões de borda em placas vestíveis e de IoT onde a largura da placa é a restrição limitante.

Mantemos larguras de fita para alimentadores de 8 mm e 12 mm e podemos ajustar a quantidade de rolo para 1000 ou 3000 peças para máquinas de colocação menores. Posições de 2 a 40 são cortadas de uma tira comum, portanto, volumes de protótipo não têm custo de ferramental. Variantes opcionais incluem um pino de localização para alinhamento de painel, uma tampa de mylar para captação a vácuo em comprimentos muito curtos, espessura de ouro em 0,38 ou 0,76 mícrons e um corpo PA9T para produtos que passam por uma segunda fusão. A engenharia também pode fornecer um conector macho correspondente para que ambos os lados da pilha venham de um desenho.

Os rolos são embalados em sacos antiestáticos de barreira contra umidade com dessecante, selados a vácuo e rotulados com quantidade, código de data e nível MSL. Quatro rolos vão em cada caixa de exportação, que é reforçada nos cantos porque um rolo caído amassa a fita transportadora e trava um alimentador. As caixas carregam o rótulo neutro CNJWY e um indicador de umidade. Para frete aéreo, o peso bruto é limitado a 15 kg, e os paletes de frete marítimo são esticados para manter a fita transportadora plana durante o transporte. Rótulos de rolo de marca própria, profundidade de bolso de fita personalizada e marcação de caixa com código de barras estão disponíveis, e cada lote é enviado com um relatório de coplanaridade mais uma folha dimensional de primeiro artigo.
