Conector Fêmea de Encaixe Dupla Fila Elevada de 15mm com Perna Longa de Passo 2.54mm

Algumas placas simplesmente não podem ficar próximas umas das outras. Um display precisa de ar atrás dele, um estágio de potência precisa de espaço para seu dissipador de calor, ou uma placa filha precisa de espaço para um capacitor eletrolítico alto na placa mãe. Este conector fêmea de duas fileiras elevado de 2,54 mm resolve esse problema com uma altura de corpo de 15 mm e pernas de solda estendidas, permitindo que os projetistas definam a distância entre as placas no conector em vez de adicionar espaçadores e uma segunda etapa de montagem.

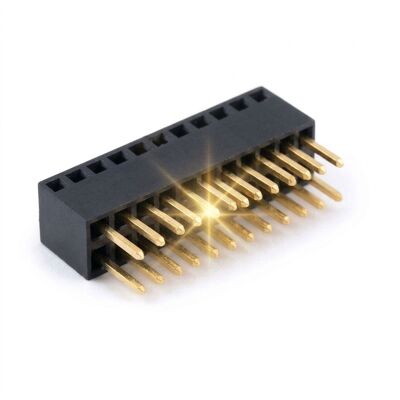

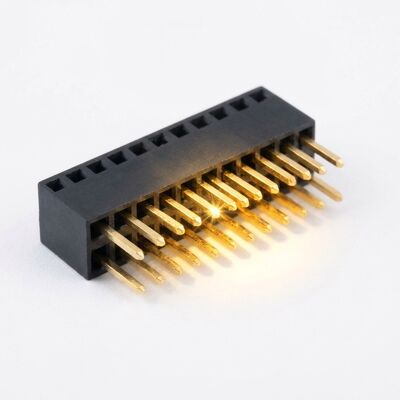

O isolador mantém a mesma grade de contato de 2,54 mm de um conector fêmea padrão, mas molda o corpo em uma torre alta e nervurada. Nervuras verticais reforçam a torre para que ela não flexione quando um conector macho correspondente é inserido em ângulo, e as caudas de contato estendidas são longas o suficiente para passar por placas de 1,6 mm e ainda deixar um filete de solda completo na parte inferior. O flash de ouro sobre níquel mantém a interface de contato estável, enquanto o corpo alto absorve a alavancagem mecânica de uma pilha profunda.

• Altura de empilhamento de 15 mm:Uma torre moldada de 15 mm fixa a distância entre as placas sem espaçadores, economizando uma etapa de montagem por par de placas.
• Geometria da torre nervurada: Nervuras verticais reforçam o corpo elevado para que a inserção em ângulo não flexione o campo de contato.
• Pernas de solda estendidas de 3 mm: Caudas longas deixam um filete completo em placas de 1,6 mm e permanecem soldáveis pela parte inferior em processos de onda.
• Grade completa de 2,54 mm: Os contatos permanecem no passo padrão, para que a peça se conecte a qualquer conector macho de duas fileiras comum.
• Flash de ouro sobre níquel: O sub-revestimento de níquel mantém a resistência de contato baixa e impede que o cobre migre para a camada de ouro.
• Força de inserção consistente: Molas de contato balanceadas significam que uma pilha de 40 vias ainda insere à mão sem uma prensa.

Soquetes elevados são a ferramenta silenciosa de empilhamento de placas. Eles mantêm placas de driver LCD e OLED acima de uma placa lógica principal em painéis de instrumentos, levantam módulos de comunicação para longe de magnetismos em uma fonte de alimentação e separam uma placa filha de RF de planos de terra digitais ruidosos. Em controles de iluminação LED, eles elevam a placa de driver para que o fluxo de ar possa passar entre os dois PCBs. Gabinetes industriais os usam em vez de espaçadores de latão porque o conector realiza o espaçamento e a conexão elétrica em uma única colocação, o que encurta o tempo de montagem e remove uma operação de fixação da linha.

Alturas de corpo de 5,0, 8,5, 11,0, 15,0 e 20,0 mm são todas produzidas a partir da mesma família de inserções, portanto, mudar um projeto para uma pilha mais alta não altera a pegada do PCB. Podemos estender as caudas de solda para 4,0 mm para backplanes grossos, moldar um pino de localização para alinhamento de pick and place e adicionar uma parede de polarização para que o conector macho correspondente só possa ser inserido de uma maneira. Para programas de volume, o isolador pode mudar para PA9T, onde a placa passa por uma segunda refusão, e os contatos podem ser fornecidos com ouro seletivo de 0,38 mícrons na área de acoplamento apenas para controlar o custo.

Soquetes de empilhamento são embalados em sacos antiestáticos de 1000 peças, com os corpos altos aninhados em uma bandeja moldada para que as torres não suportem o peso da caixa acima. Cada saco carrega um dessecante e um cartão indicador de umidade. Caixas de exportação são classificadas para 15 kg brutos, impressas com o rótulo neutro CNJWY e fechadas com fita à prova de violação. Para frete marítimo, nós paletizamos em pilhas envoltas em filme retrátil com protetores de borda, o que impede que as torres se deformem sob carga em um contêiner úmido. Impressão de caixa personalizada, rótulos de marca própria e sacos internos com código de barras estão disponíveis, e cada lote é enviado com um relatório de medidor de altura que registra a altura real do corpo de cinco peças amostradas.
