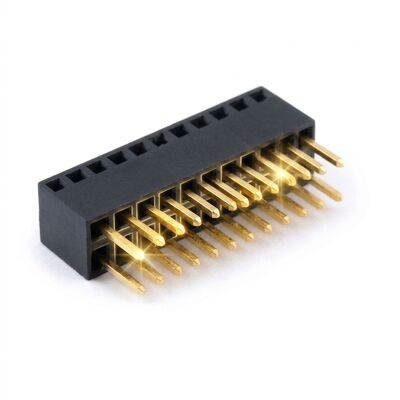

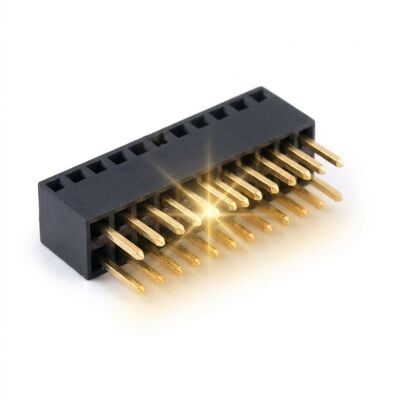

Conector Fêmea de Pino Redondo Usinado de 2.54mm 40 Pinos Ouro Sobre Níquel Usinado de Precisão

Contatos estampados são rápidos e baratos, mas não podem igualar a memória de mola de uma gaiola usinada. Este header fêmea de pino redondo de 2,54 mm é construído com mangas de latão usinadas de precisão, cada uma carregando uma gaiola de contato de seis dedos que envolve um pino redondo ou quadrado em todos os lados. O resultado é um soquete cuja força de inserção permanece plana ao longo de centenas de ciclos, razão pela qual soquetes usinados dominam placas de burn-in, soquetes de teste de CI e qualquer montagem que é conectada e desconectada durante o serviço, em vez de uma vez na fábrica.

O isolador é PPS em vez de nylon. O PPS mantém suas dimensões sob operação contínua de 125 C e não rasteja quando o soquete é fixado em um dispositivo de teste, de modo que o espaçamento de contato de 2,54 mm permanece verdadeiro após anos de ciclos térmicos. A chapeação de ouro de 0,76 mícrons fica sobre uma barreira de níquel de 2,5 mícrons, mantendo a resistência de contato perto de 10 miliohms e bloqueando a difusão de níquel que eventualmente apaga revestimentos finos em peças mais baratas.

• Contatos usinados de precisão: Cada manga de latão é usinada em um torno suíço, proporcionando um furo concêntrico que mantém a força de inserção consistente do pino um ao pino quarenta.
• Gaiola de contato de seis dedos: A gaiola interna agarra pinos redondos e quadrados igualmente e mantém a memória de mola muito além da vida útil de um contato estampado.
• Ouro 0,76 mícrons sobre níquel: Uma barreira de níquel de 2,5 mícrons bloqueia a difusão, de modo que a resistência de contato permanece perto de 10 miliohms durante toda a vida útil.
• Isolador PPS: Sulfeto de polifenileno resiste a soldagem de 260 C, solventes e operação contínua de 125 C sem deformação dimensional.
• Força de inserção baixa e estável: A força de acoplamento permanece previsível após 500 ciclos, o que protege os furos metalizados em placas retrabalhadas.
• Pegada de CI soqueteável: O formato de linha única de 2,54 mm aceita contornos DIP padrão, adaptadores de pino usinados e pinos de wire wrap.

Soquetes usinados são especificados sempre que a conexão precisa sobreviver a inserções repetidas. Placas de teste de burn-in e de vida útil os utilizam porque um contato estampado perde a força da mola após algumas centenas de ciclos em forno. Programadores de ECU automotivos e bancadas de calibração dependem deles para proteger os furos metalizados de unidades de controle caras. Designers de áudio e instrumentos os escolhem para soquetes de amplificadores operacionais e adaptadores DIP, onde um contato apertado e de baixa resistência mantém os níveis de ruído baixos. Eles também são a escolha padrão para prototipagem de wire wrap, soquetes de cristal e relé, e qualquer placa legada que é reparada em vez de substituída.

Nós usinamos mangas em latão ou cobre-berílio, e podemos aumentar a espessura do ouro para 1,27 ou 1,5 mícrons para dispositivos de alta contagem de inserção. Comprimentos de linha única de 2 a 40 posições são estocados como material em tira, de modo que lotes curtos não precisam de novas ferramentas. Recursos opcionais incluem um fundo fechado para proteção de furos passantes, um comprimento de cauda de solda compatível com placas de 1,6 mm ou 2,4 mm, e um isolador em PPS ou PEI de alta temperatura. Gaiolas de contato personalizadas para pinos redondos de 0,5 mm e para pinos quadrados de 0,64 mm estão ambas disponíveis, e amostras de engenharia são enviadas em até cinco dias úteis após a aprovação do desenho.

Soquetes usinados saem da linha em tubos antiestáticos de 20 ou 50 peças, que protegem os contatos usinados contra impacto lateral durante o transporte. Os tubos são embalados em caixas de exportação com tampas de espuma, e cada caixa carrega um número de lote que remete ao certificado de chapeação daquele barril. Como a camada de ouro é o principal fator de custo deste produto, cada remessa inclui um relatório de espessura de chapeação medido por fluorescência de raios-X em três pontos do lote. As caixas são seladas com fita de segurança contra violação e marcadas com indicadores de umidade para frete marítimo. Distribuidores podem solicitar tubos neutros, etiquetas de marca própria e caixas com código de barras, e mantemos um arquivo de três anos de relatórios dimensionais para cada lote enviado.
