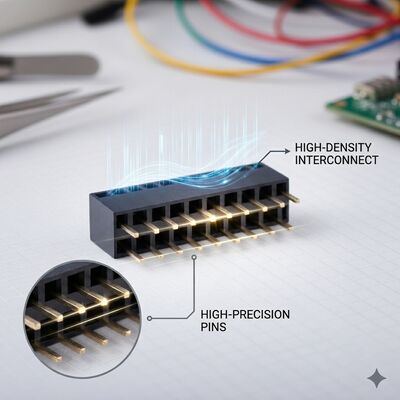

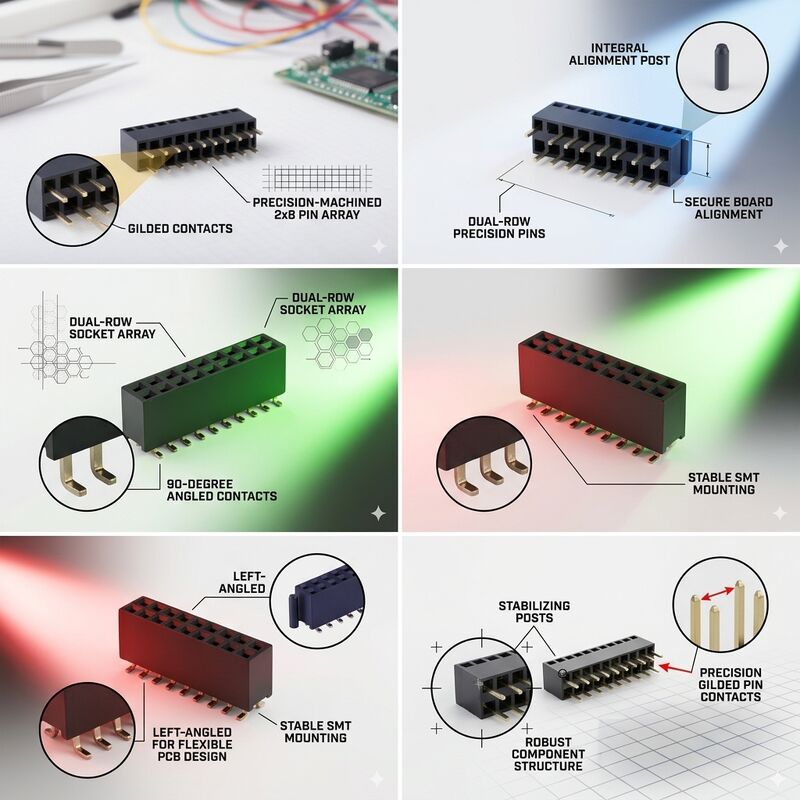

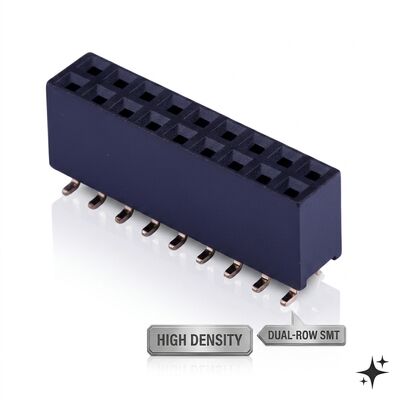

Alta temperatura PA9T 2.0MM Pitch Dual Row Female Header Connector Flash de ouro 04P-60P Socket PCB

A CNJWY apresenta o seu avançado conector de cabeçalho feminino de alta temperatura PA9T 2.0MM,Projetados especificamente para aplicações em que a resistência térmica e a fiabilidade a longo prazo sob temperaturas elevadas são requisitos não negociáveisO conector utiliza um material isolante termoplástico PA9T reforçado com 30% de fibra de vidro.que oferece um intervalo de temperatura de funcionamento contínuo que se estende de -55°C a +125°C, com uma classificação de inflamabilidade UL94V-0,Este desempenho térmico melhorado torna o conector ideal para eletrônicos automotivos sob o capô, controles de fornos industriais, instrumentação de perfuração de buracos,e equipamento de conversão de potência em que as temperaturas ambientes excedam habitualmente as classificações normalizadas dos conectoresO passo de 2,0 mm proporciona um equilíbrio óptimo entre uma pegada compacta e uma geometria de contato robusta, acomodando-se a correntes mais elevadas de 1.5 AMP por contacto, mantendo a integridade do sinal confiável em toda a gama de temperaturas de funcionamentoCom configurações de duas linhas que abrangem 04P a 60P, este conector oferece uma versatilidade excepcional para aplicações de interconexão de alta temperatura.

• Função de temperatura prolongada:O termoplástico de poliamida de alto desempenho PA9T mantém a estabilidade dimensional e a resistência dielétrica numa faixa de temperatura de -55°C a +125°C,que excedam significativamente a janela de funcionamento típica de -40°C a +105°C dos conectores PA6T padrãoIsto permite a sua utilização em compartimentos de motores, fornos industriais e equipamentos externos expostos a ciclos térmicos extremos.
• Tecnologia de isolamento PA9T melhorada:A resina PA9T proporciona menor absorção de umidade e maior temperatura de deflexão de calor em comparação com as alternativas PA6T e LCP.O isolante apresenta uma expansão térmica mínima e uma resistência excepcional ao arrasto sob carga mecânica sustentada a temperaturas elevadas..
• Capacidade de corrente superior:O projeto de passo de 2,0 mm utilizando contatos robustos de bronze de fósforo permite uma classificação de corrente de 1,5 AMP por pin, uma melhoria de 50% em relação aos conectores padrão de linha dupla de passo de 2,54 mm,Suporte a aplicações de distribuição de energia e sinalização de alta corrente sem preocupações com a degradação térmica.
• Sistema de confiabilidade Gold Flash:O flash dourado sobre o sistema de revestimento de níquel mantém uma resistência de contacto estável inferior a 15 mΩ em toda a gama de temperaturas de funcionamento,prevenção de aumentos de resistência induzidos pela oxidação que possam causar degradação do sinal ou fuga térmica em ambientes de alta temperatura.
• Certificação abrangente:Compatibilidade total com as normas regulamentares UL, SGS, ROHS e REACH, com suporte adicional para os ensaios de qualificação AEC-Q200 automotivos mediante pedido.Cada lote de produção inclui a validação do ciclo térmico para garantir um desempenho consistente em toda a faixa de temperatura nominal.
• Formato versátil de duas linhas:A configuração de fila dupla maximiza a densidade de interconexão, mantendo ao mesmo tempo distâncias de arrasto e de desvio suficientes para 500V AC/DC resistir à tensão nominal,tornando o conector adequado tanto para sinalização de baixa tensão como para aplicações de energia de tensão moderada em ambientes de alta temperatura.

O conector de cabeçalho feminino de 2,0 mm de alta temperatura PA9T foi projetado especificamente para aplicações com exigências térmicas.Controladores de transmissão, sensores de gases de escape e módulos actuadores de turbocompressor beneficiam da temperatura nominal alargada.Monitores de processos químicos, e sistemas de automação de fundição utilizam estes conectores onde as temperaturas ambientes excedem habitualmente 100°C. Sistemas de conversão e distribuição de energia, incluindo fontes de alimentação de servidores,Rectificadores de telecomunicações, e controladores MPPT de inversor solar aproveitam a classificação de corrente aprimorada para fornecimento de energia confiável em gabinetes de equipamentos quentes.Instrumentos de perfuração de poços e de exploração de poços que operam em ambientes geotérmicos dependem da estabilidade térmica do conector PA9TAplicações adicionais incluem monitorização de motores de aviônica, gerenciamento de energia de nível de defesa, controle de tração ferroviária e sistemas de gerenciamento térmico de iluminação LED de alta intensidade.

Os conectores femininos de cabeçalho PA9T de alta temperatura CNJWY são embalados em tubos protetores antiestáticos, com cada tubo contendo 10-40 conectores dependendo da configuração da contagem de pinos.Todos os materiais de embalagem são concebidos para armazenagem prolongada em ambientes até 40°C sem degradaçãoCada lote de produção é submetido a uma inspecção óptica 100% automatizada.medição da resistência de contacto, e validação de ciclo térmico de -55°C a +125°C. A fabricação da CNJWY opera sob sistemas de qualidade certificados ISO9001: 2015 com total conformidade com UL, SGS, ROHS e REACH.Configurações sob medida, incluindo chapas de ouro pesado seletivas (15 μm ou 30 μm), opções de cores do isolante (preto, natural, vermelho), e comprimentos de alfinetes específicos da aplicação estão disponíveis através da nossa equipe de engenharia OEM.O prazo de entrega é de 7 a 10 dias úteis com quantidade mínima de 2Mil peças.
