Conector de cabeçalho fêmea SMT de montagem em superfície com passo de 1,27 mm, fileira dupla, flash dourado, montagem em PCB PA6T

A CNJWY apresenta seu avançado Conector Fêmea de Cabeçalho SMT de Montagem em Superfície com Passo de 1.27MM e Linha Dupla, projetado especificamente para ambientes de montagem automatizada de PCBs de alto volume. O passo fino de 1.27mm oferece o dobro da densidade de interconexão dos conectores tradicionais de 2.54mm dentro da mesma pegada na placa, tornando-o uma escolha ideal para eletrônicos miniaturizados onde o espaço na PCB é limitado. Cada conector possui terminais SMT planos e coplanares de precisão, projetados para a formação consistente de juntas de solda durante processos de reflow infravermelho ou de fase de vapor. O banho de flash de ouro nos contatos de bronze fosforoso garante conexões elétricas confiáveis de baixa resistência, enquanto a carcaça termoplástica de alta temperatura PA6T suporta o perfil térmico completo de reflow sem chumbo sem deformação. Configurações de linha dupla de 02 a 80 posições fornecem soluções flexíveis de alta densidade para empilhamento placa a placa em dispositivos portáteis, módulos IoT e controladores industriais compactos.

• Passo Fino de 1.27MM Alta Densidade: Com metade do passo dos conectores convencionais de 2.54mm, este design dobra a densidade de conexão de sinal por unidade de área da PCB. Um conector de linha dupla de 1.27mm com 40 posições ocupa aproximadamente a mesma pegada de um cabeçalho de linha única de 2.54mm com 20 posições, permitindo uma miniaturização significativa da placa.

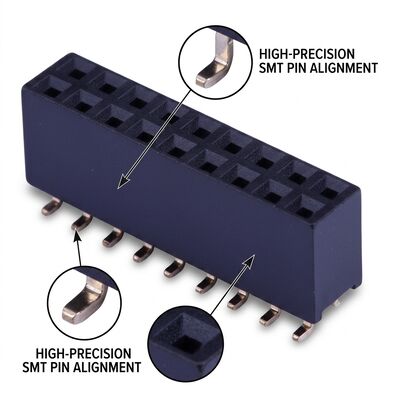

• Terminação SMT Compatível com Reflow: Os terminais SMT em asa de gaivota são otimizados para montagem automatizada pick-and-place com processos padrão de stencil de pasta de solda. A coplanaridade é mantida em até 0.10mm em todos os terminais, garantindo molhagem de solda e formação de filete consistentes durante perfis de reflow sem chumbo com picos de 260°C.
• Sistema de Contato com Flash de Ouro: O banho uniforme de flash de ouro sobre uma barreira de difusão de níquel garante que a resistência de contato permaneça abaixo de 20mΩ, fornecendo integridade de sinal estável tanto para sinais analógicos de baixo nível quanto para barramentos de comunicação digital ao longo da vida útil nominal de 300 ciclos de acoplamento.
• Carcaça de Alta Temperatura PA6T: O isolador PA6T reforçado com fibra de vidro atinge classificação de inflamabilidade UL94V-0 e exibe mudança dimensional insignificante durante todo o ciclo de reflow sem chumbo, mantendo a precisão da posição do pino para um alinhamento de acoplamento confiável pós-montagem.
• Otimizado para Montagem Automatizada: O design do isolador com parte superior plana e zonas de captação a vácuo claramente definidas permite o manuseio confiável por bocais de posicionamento SMT padrão. A embalagem em fita e rolo com larguras de transportador de 16mm ou 24mm integra-se perfeitamente com todas as plataformas pick-and-place convencionais.

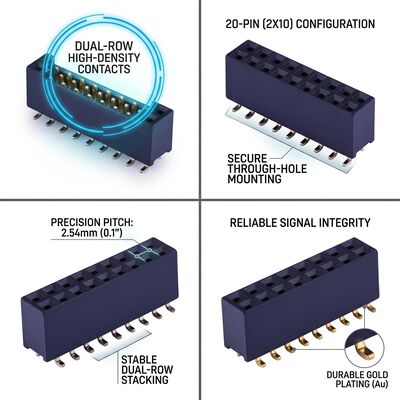

• Cobertura Abrangente de Contagem de Pinos: A ampla faixa de contagem de pinos de linha dupla de 04P (2x2) a 80P (2x40) acomoda diversos requisitos de design, desde módulos de sensor miniatura que necessitam apenas de algumas linhas de sinal até sistemas complexos de aquisição de dados que exigem dezenas de interconexões paralelas.

O conector fêmea SMT com passo de 1.27mm aborda os desafios de miniaturização em toda a indústria eletrônica. Dispositivos eletrônicos de consumo portáteis, incluindo smartphones, tablets e eletrônicos vestíveis, utilizam o passo fino para interconexões de alta densidade dentro de gabinetes extremamente restritos. Nós de sensores da Internet das Coisas (IoT), gateways de computação de borda e controladores de casa inteligente empregam esses conectores para empilhamento modular de PCBs em fatores de forma compactos. Dispositivos vestíveis médicos, ferramentas de diagnóstico portáteis e módulos de comunicação implantáveis beneficiam-se da pequena pegada do conector e da montagem SMT confiável. Aplicações industriais incluem módulos de expansão PLC compactos, blocos de E/S remotos e placas de interface de sensor distribuídas. Cenários de implantação adicionais abrangem controladores de voo de drones, módulos de câmera ADAS automotivos, drivers de iluminação de estado sólido e instrumentação portátil de teste e medição que requerem interconexões densas placa a placa.

Os conectores fêmea SMT da CNJWY são fornecidos em embalagens padrão da indústria em fita e rolo para integração perfeita em montagem automatizada. As quantidades padrão de rolo variam de 500 a 2.000 peças, dependendo da contagem de pinos, com rolos de 330mm de diâmetro acomodando mecanismos de alimentação padrão. Todos os componentes são embalados em sacos com barreira de umidade com dessecante e cartões indicadores de umidade, atendendo aos requisitos IPC/JEDEC J-STD-020 MSL Nível 3. A fita transportadora condutora à prova de ESD garante a proteção dos componentes durante o manuseio e posicionamento. Cada lote de produção passa por inspeção óptica automatizada (AOI) para coplanaridade do terminal, conformidade dimensional e qualidade do acabamento superficial. A fabricação da CNJWY é certificada ISO9001:2015 com conformidade UL, SGS, ROHS e REACH em todas as linhas de produtos. Layouts de pad de solda personalizados, espessuras de banho de ouro seletivas e configurações de pinos personalizadas estão disponíveis através de nossa equipe de suporte de engenharia OEM. O tempo de entrega padrão é de 7 a 10 dias úteis com uma quantidade mínima de pedido de 2.000 peças.
