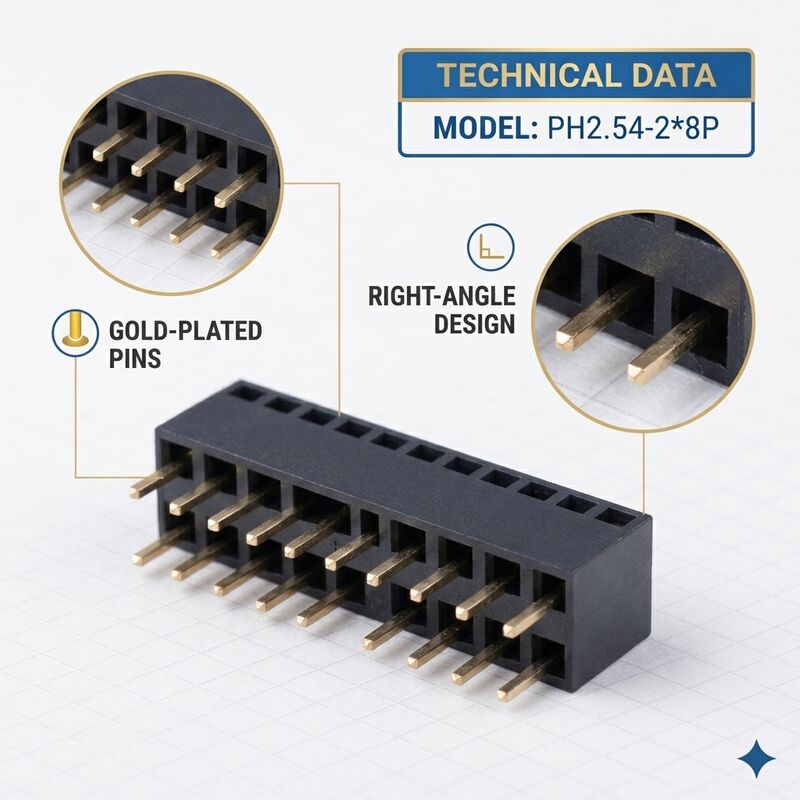

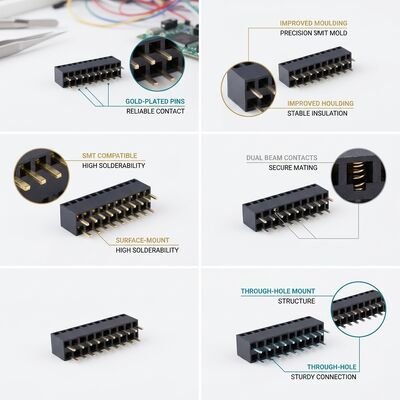

Conector de cabeçalho fêmea de ângulo reto de fileira dupla de 2,54 mm 04P-80P Gold Flash PA6T PCB Through Hole

CNJWY oferece o seu avançado Dual Row 2.54MM Pitch Right Angle Female Headerconcebido para facilitar o acoplamento perpendicular de PCB em gabinetes e arquiteturas de plano de fundo onde a distância vertical é limitadaA orientação em ângulo reto conduz as ligações paralelas à superfície do PCB, permitindo a empilhamento horizontal de placa para placa e configurações de cartões-filhas essenciais para embalagens eletrónicas densas.Cada conector de fila dupla incorpora contatos de bronze de fósforo formados com precisão com revestimento flash de ouro para acoplamento confiável de baixa resistência durante vidas de serviço prolongadasA caixa termoplástica reforçada com fibra de vidro PA6T proporciona uma estabilidade térmica excepcional durante a solda e uma retenção de dimensões a longo prazo sob temperaturas de funcionamento elevadas.Com configurações de fila dupla disponíveis de 04P (2x2) a 80P (2x40), esta série de conectores aborda os requisitos de interconexão de alta densidade em aplicações industriais, automotivas e de computação.

• Projeto de ângulo reto eficiente no espaço:A orientação de 90 graus permite o acoplamento de PCB em uma configuração perpendicular, reduzindo drasticamente o perfil de altura vertical de conjuntos interligados.1U Equipamento montado em rack, e sistemas integrados compactos em que a altura de empilhamento de placas é severamente limitada.

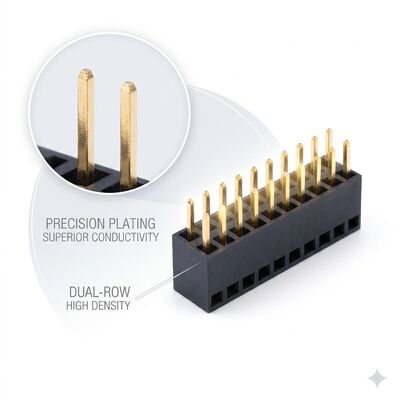

• Configuração de alta densidade de duas fileiras:Duas linhas paralelas de contatos duplicam efetivamente a densidade de sinal dentro da mesma pegada de PCB em comparação com alternativas de uma única linha,permitir mais interconexões sem aumentar as dimensões das placas ou o número de conectores.
• Contactos revestidos de ouro:O revestimento de flash de ouro consistente sobre uma barreira de níquel garante que a resistência de contato permaneça abaixo de 20mΩ durante os 300 ciclos de acasalamento nominal, evitando a degradação do sinal por oxidação,corrosão por fretamento, ou contaminação ambiental.
• Isolador PA6T de alta temperatura:O material termoplástico PA6T, com classificação UL94V-0, reforçado com 30% de fibra de vidro, resiste a temperaturas máximas de refluxo de 260°C durante 10 segundos,totalmente compatível com processos de solda em ondas sem chumbo e de montagem manual sem deformação ou degradação.
• Intervalo completo de contagem de alfinetes:Desde os mini conectores de 4 posições (2x2) até as interligações de alta densidade de 80 posições (2x40), os projetistas podem selecionar a configuração exata de pinos necessária.Variantes de fila dupla com números ímpares também estão disponíveis para requisitos de pin-out personalizados.
• Ancoração segura através do buraco:A terminação em ângulo reto através do buraco fornece uma fixação mecânica robusta ao PCB,resistente às forças laterais e ao afrouxamento dos conectores induzido por vibrações que podem ocorrer com os projetos de montagem de superfície em equipamentos móveis ou industriais.

O conector de cabeçalho feminino de dupla linha de ângulo reto se destaca em aplicações que exigem uma elevada densidade de interconexão dentro de envelopes verticais restritos.Ele conecta cartões de linha a backplanes em switches montados em rack e roteadoresOs sistemas de automação industrial utilizam esses conectores para módulos de expansão PLC, placas de interface HMI e nós de E/S distribuídos.Conexões de elevação da GPUA eletrônica automotiva utiliza cabeçalhos de ângulo reto de duas fileiras em unidades de controlo do motor (ECU), módulos de controlo da carroceria,Interligações de sistemas de informação e entretenimentoOs dispositivos médicos, incluindo monitores de doentes, equipamentos de diagnóstico por imagem e analisadores de laboratório, beneficiam da fiabilidade e da compacidade do conector.Implementações adicionais abrangem a aviônica aeroespacial, electrónica de navegação marítima, sistemas de sinalização ferroviária e placas de controlo de inversores de energia renovável.

Todos os conectores femininos de cabeçalho CNJWY em fila dupla com ângulo direito são embalados em tubos de proteção antiestática, com cada tubo contendo 15-45 conectores, dependendo da configuração da contagem de pinos.As bandejas condutoras seguras de ESD estão disponíveis para variantes de alta contagem de pinos para evitar danos ao chumbo durante o transportePara os clientes de montagem automatizada de grande volume, podem ser fornecidas embalagens de fita e bobina com dimensões de bolso de precisão mediante pedido.Todos os lotes de produção são submetidos a uma verificação de qualidade abrangente, incluindo uma inspecção de coplanaridade de 100%As instalações de fabricação da CNJWY operam sob sistemas de gestão de qualidade certificados ISO9001:2015 e todos os produtos têm UL, SGS, ROHS,e certificações REACHConfigurações personalizadas, incluindo espessura de chapeado de ouro seletivo, opções de chave polarizada e comprimentos de alfinete não padrão, são suportadas através do nosso serviço de fabricação OEM flexível.Entrega padrão é de 7-10 dias úteis com quantidade mínima de 2Mil peças.
