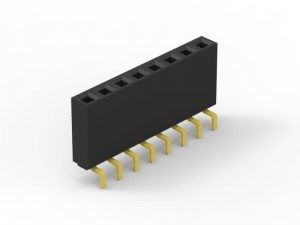

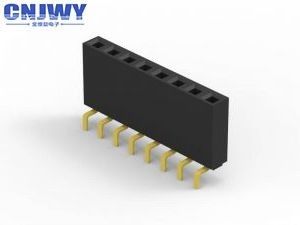

Através do buraco 40 pin Fêmea cabeçalho de PCB, linha única Fêmea cabeçalho durável

Conector de cabeçalho de PCB preto de linha única através de buraco 40 pinos PBT plástico

Informações sobre o produto:

1Lançamento:2.54 mm ((0,1')

2. Nome do produto:PCB Header Connector/Female Header

3- Número de linha:

4. Classificação atual:3.0 AMP

5Resistência de contacto: 20 mΩ Max.

6Resistir à tensão: 500 V AC/DC

7. Resistência ao isolamento:1000 mΩ Min

8Temperatura de funcionamento: -40°C a +105°C

9Material de contacto: bronze de fósforo

10- Revestimento de contacto: Flash de ouro.

11Material do isolante: PA6T+30% GF UL94V-0

12Tipo de montagem: DIP/Through Hole

13Terminar: soldador

14. Cor: Preto

15Temperatura da solda: 260°C durante 10 segundos

O que é um conector de PCB?

Os conectores de placas de circuito impresso são sistemas de ligação, que são usados para transferir sinais ou energia de um PCB para outro, ou para ou do PCB de outra fonte na construção do equipamento.Uma vez que os PCBs não estão ligados uns aos outros e podem ser montados mais tarde num processo de produção, fornecendo um método fácil de conceção para fabrico.

Orientações do conector de PCB

O termo PCB Connector refere-se a um sistema básico de conexão multipin, tipicamente em um layout retangular.Um par de acoplamento de conectores de PCB será para placa-a-tabela ou cabo-a-tabela (cabo-a-tabela)Os layouts de placa para placa podem dar uma variedade de orientações de ligação de PCB, todas baseadas em incrementos de 90 graus: paralelo ou mezaninoÂngulo reto, placa-mãe para placa-filha um conector é vertical, um horizontal; 180 Graus, Coplanar, Edge-to-Edge ambos os conectores são de orientação horizontal.

Outros nomes para os conectores de PCB

Os conectores de PCB são conhecidos como produtos de interligação de PCB. Termos específicos também são usados para os dois lados da conexão.Conectores de PCB masculinos geralmente referidos como cabeçalhos de pin, já que são simplesmente fileiras de pinos, enquanto os conectores de PCB femininos são chamados de Sockets, Receptacles ou até mesmo (um pouco confuso) Header Receptacles.

As nossas vantagens:

A. Capacidade de investigação e desenvolvimento:

A forte capacidade de investigação e desenvolvimento no domínio da concepção de produtos e do desenvolvimento de moldes permite à CNJWY avaliar o novo produto, o que pode ajudar os clientes a pouparem tempo.

B. Produção OEM/ODM

A CNJWY tem as suas próprias linhas de montagem de galvanização, estampagem, moldagem, injecção e embalagem.

C. Garantia da qualidade

Seguindo rigorosamente as exigências da norma ISO9001-2015, a CNJWY é capaz de produzir produtos da mais alta qualidade.

D. Preço competitivo

Com mais de 10 anos de experiência na produção, a CNJWY está sempre especializada em melhorar a capacidade de produção. A competitividade fornece um preço competitivo para os clientes valorizados.

Área de aplicação:

Conector de cabeçalho de PCB amplamente utilizado em eletrônica, aparelhos elétricos, Instrumentos na conexão geral dos principais componentes da corrente de transmissão de sinal.
