DS-08P 25mA 16 Pin Duplex 2.00mm Conector de cabeçalho de pin

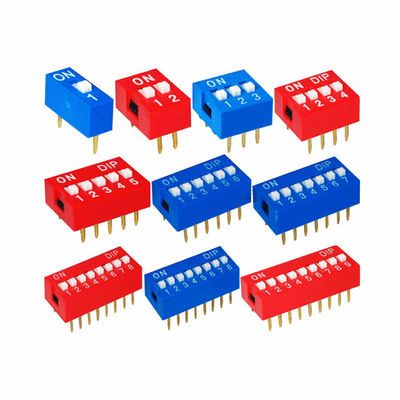

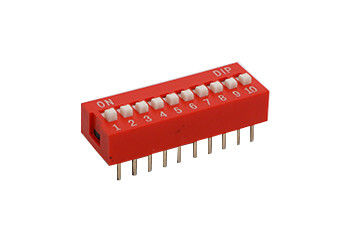

Supply Dial Switch pin DS-08P vermelho e azul dourado 8-bit 16-pin duplex com longa vida e boa qualidade

Propriedades mecânicas:

1Força de operação: 8N (máximo)

2- Toque do botão: 2,00 mm
3Temperatura de funcionamento: -20°C~+70°C

4Temperatura de armazenagem: -40°C~+85°C

Performance elétrica:

1- Duração de vida eléctrica: testada sob tensão de 24VDC e corrente de 25mA, capaz de se mover para frente e para trás por 2000 vezes.
2Corrente nominal para comutação de frequência: 100mA, 50VDC.
3Corrente nominal para comutação frequente: 25mA, resistência à tensão: 24VDC.
4Impedância de contacto: valor inicial máximo 50 m Ω máximo 100 m Ω após o ensaio
5Resistência de isolamento: mínimo 100 m Ω, 500 VDC.

6Força de compressão: 500 VAC/1 min.
7Capacidade interpolar: máximo 5 pF.

8. Loop: contacto único selecção única

Processo de solda e limpeza:

1Certifique-se de que o interruptor está na posição "desligado" durante todas as operações.
2. Soldadura manual: utilizar uma solda de 30 watts para controlar a temperatura a 320°C, e o tempo de soldadura é de cerca de 2 segundos.
3. Soldadura por ondas: a temperatura de soldadura recomendada é de 250+5°C durante 3-5 segundos.
4Processo de limpeza: para a limpeza são utilizadas ondas ultra-sônicas, o que pode dar melhores resultados;
Quando se utiliza a limpeza a vapor, a temperatura não deve exceder 51°C.
