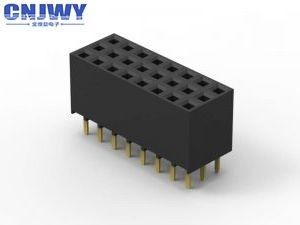

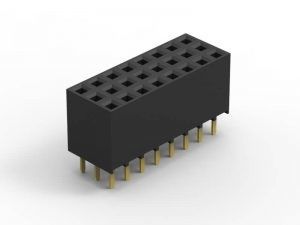

Três a fileira 6 fixa a placa fêmea do conector do encabeçamento à placa 2.0A de avaliação atual

2.54mm três enfileiram o conector fêmea do encabeçamento 6Pins aplicado em linha reta no Smart Home

Especificações:

1. Passo: 2.54mm (0,1")

2. Nome do conector: Conector do PWB/encabeçamento fêmea

3. Material de isolação: UL 94-V0 de PA9T

4. Material do contato: Liga de cobre

5: Tipo da montagem: Através do furo

6: Número de fileira: Único

7: Revestimento do contato: Ouro sobre o níquel

8: Terminação: Solda

9: Cor: Preto

10: Avaliação atual: 2.0A

11: Tensão de Withstand: 500V AC/DC

12: Resistência de contato: 20mΩ máximo

13: Comprimento do Pin: Personalização

14: Pin disponível: 2Pins a 40Pins

15. Número de fileira: 3Rows

16. Tipo da asseguração: Push pull

17. Estilo: Placa à placa

18. Tipo do contato: Soquete fêmea

Que é um conector do PWB?

Os conectores da placa de circuito impresso estão conectando os sistemas, que são usados para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Porque PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção, fornecendo um método fácil do projeto para a fabricação.

Orientações do conector do PWB

O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus: Paralela ou mezanino – ambos os conectores são orientação vertical; 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal; 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.

Outros nomes para conectores do PWB

Os conectores do PWB são sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Há igualmente alguns outros nomes para conectores do PWB: Conectores masculinos do PWB referidos geralmente encabeçamentos do Pin, porque são simplesmente fileiras dos pinos, quando os conectores fêmeas do PWB nomeados como os soquetes, os receptáculos, ou mesmo (um tanto desconcertantemente) os receptáculos do encabeçamento.

Porque escolha CNJWY:

1. Garantia de alta qualidade

CNJWY tem-se centrado sobre o melhoramento dos sistemas de controlo da qualidade, visando fornecendo os produtos de alta qualidade que o certificado ISO9001 cabido por anos.

preço 2.Competitive

Nós temos um processo de produção inteiro que incluem a galvanização, carimbando, modelação por injeção do grupo, conjunto para assegurar nosso preço competitivo.

3. Empacotamento personalizado

Todos os produtos estão disponíveis para o empacotamento personalizado de acordo com sua procura.

4. Entrega rápida

A produção a mais eficiente faz a entrega rápida, que se certificaria do prazo de execução sempre antes de sua expectativa.

Aplicação do produto:

Geralmente, os encabeçamentos fêmeas com os encabeçamentos seridos do pino são usados para terminar os módulos criados na indústria eletrônica. Como abaixo de você pode encontrar algum do espaço de aplicação.
