Casa Produtosconector fêmea do encabeçamento

Encabeçamento fêmea da única fileira do MERGULHO, altura fêmea 4.0mm do conector plástico do encabeçamento do Pin

Encabeçamento fêmea da única fileira do MERGULHO, altura fêmea 4.0mm do conector plástico do encabeçamento do Pin

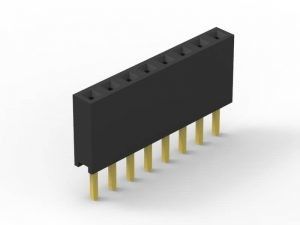

DIP Single Row Female Header , Plastic Pin Header Connector Female Height 4.0mm

Detalhes do produto:

Lugar de origem: China
Marca: JWY
Certificação: UL/SGS/RoHs/REACH
Número do modelo: HT200-XXXXXX

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 2Kpcs
Preço: Negotiation
Detalhes da embalagem: Empacotamento de PE/Tray/Tube/Tape/Reel
Tempo de entrega: 7 a 15 dias de trabalho
Termos de pagamento: T/T & Western Union
Habilidade da fonte: 100000pcs por dia
Entre em contacto agora
Descrição de produto detalhada
Resistência de contato: 20mΩ máximo Tensão de Withstand: 500V AC/DC
Resistência de isolação: minuto 1000MΩ Temperatura de operação: -40℃ a +105℃
Material do contato: Bronze de fósforo Chapeamento de contato: Au ou Sn sobre o Ni

Tipo fêmea altura plástica 4.0mm do MERGULHO do conector do encabeçamento da única fileira



Que é um conector do PWB?

Os conectores da placa de circuito impresso estão conectando os sistemas, que são usados para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Porque PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção, fornecendo um método fácil do projeto para a fabricação.

Orientações do conector do PWB

O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus: Paralela ou mezanino – ambos os conectores são orientação vertical; 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal; 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.

Outros nomes para conectores do PWB

Os conectores do PWB são sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Há igualmente alguns outros nomes para conectores do PWB: Conectores masculinos do PWB referidos geralmente encabeçamentos do Pin, porque são simplesmente fileiras dos pinos, quando os conectores fêmeas do PWB nomeados como os soquetes, os receptáculos, ou mesmo (um tanto desconcertantemente) os receptáculos do encabeçamento.



Especificação:

Avaliação atual 2,0 AMPÈRES
Resistência de contato mΩ 20 máximo
Tensão de Withstand 500 V AC/DC
Resistência de isolação Minuto 1000MΩ
Temperatura da operação -40℃ a 105℃
Material do contato Liga de Coppy
Nome de produtos Conector fêmea do encabeçamento
Passo 2.00mm (0,079")
Tipo da montagem Através do furo
Chapeamento de contato Au sobre o Ni
Material de isolador PA6T+30%GF (UL94V-0)
Terminação Solda
força da inserção 2N máximo
Força da retirada minuto 0.3N
Durabilidade 300 ciclos de acoplamento
Temperatura da solda 260℃ por 10 segundos
Embalagem Tubo/carretel
Cor Preto



Porque escolha CNJWY



Capacidade da investigação e desenvolvimento:

A capacidade forte da investigação e desenvolvimento no produto que projeta e tornar-se do molde faz CNJWY capaz de avaliar o produto novo, que poderia ajudar clientes salvar o custo de tempo.

Produção de OEM/ODM

CNJWY tem nossas próprias cadeias de fabricação da galvanização, do carimbo, de moldar, de injeção e do empacotar.

Garantia de qualidade

Restritamente seguindo as procuras de ISO9001-2015, CNJWY pode produzir produtos de mais de alta qualidade.

Preço competitivo

Mais de 10 anos de produzir a experiência, CNJWY estão especializando-se sempre em melhorar a capacidade de produção. A concorrência fornece o preço competitivo para os clientes avaliados.



Aplicação do produto:



Encabeçamento masculino do pino amplamente utilizado na indústria diferente tal como o equipamento automotivo, médico, computador e assim por diante. como abaixo a imagem estão as encenações da aplicação. a imagem é limitação, porque mais detalhe que você pode diretamente contactar com nossa equipe das vendas
