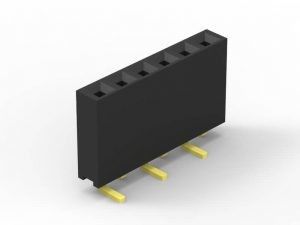

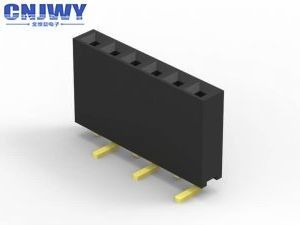

Passos quadrado dos pinos do conector 2 do encabeçamento do PWB do Pin 50 aos pinos 2.54mm para o computador

2,54 tipo de SMT da fileira do conector do encabeçamento do PWB do passo único com flash do ouro

Que é um conector do PWB?

Os conectores da placa de circuito impresso estão conectando os sistemas, que são usados para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Porque PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção, fornecendo um método fácil do projeto para a fabricação.

Orientações do conector do PWB

O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus: Paralela ou mezanino – ambos os conectores são orientação vertical; 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal; 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.

Outros nomes para conectores do PWB

Os conectores do PWB são sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Há igualmente alguns outros nomes para conectores do PWB: Conectores masculinos do PWB referidos geralmente encabeçamentos do Pin, porque são simplesmente fileiras dos pinos, quando os conectores fêmeas do PWB nomeados como os soquetes, os receptáculos, ou mesmo (um tanto desconcertantemente) os receptáculos do encabeçamento.

Especificações:

1. Passo: 2.54mm (0,01")

2. Nome do conector: Conector do PWB/encabeçamento fêmea

3. Material de isolação: PBTUL 94-V0

4. Material do contato: Liga de cobre

5. Tipo da montagem: SMT

6. Número de fileira: Único

7. Revestimento do contato: Ouro sobre o níquel

8. Terminação: Solda

9. Cor: Preto

10. Avaliação atual: 3,0 AMPÈRES

11. Tensão de Withstand: 500V AC/DC

12. Resistência de contato: 20mΩ máximo

13. Forma do contato: Pin do quadrado

14. Comprimento do Pin: Personalização

15. Pin disponível: 2 pinos a 50 pinos

Porque escolha CNJWY

Produção automática

Os produtos mais de 80% CNJWY são feitos por cadeias de fabricação automáticas. Porque inteligente estamos cada vez mais extensamente no uso, nós poderíamos somente adaptar o desenvolvimento dos tempos, de modo que nós pudéssemos fornecer a maioria de produtos qualificados a nossos clientes.

Entrega no tempo

Cada cliente é distintivo, assim que nós temos que fazer cada entrega a tempo para amar cada possibilidade dada por nossos clientes.

Faça o valor

O negócio é como uma viagem longa. O valor é as vistas na maneira. Fazer o valor para os clientes é fazer o valor para a empresa, porque vantajoso para as duas partes mútuo é nosso objetivo.

Resposta imediata

Todos meter-se-&z em confusão de vez em quando, mesmos que o tempo de funcionamento. A resposta imediata pôde ser possível para resolver os problemas que os clientes se encontram a tempo.

Aplicação do produto:

Conector do encabeçamento do PWB amplamente utilizado na indústria diferente tal como o equipamento automotivo, médico, computador e assim por diante. como abaixo a imagem estão as encenações da aplicação. a imagem é limitação, porque mais detalhe que você pode diretamente contactar com nossa equipe das vendas
