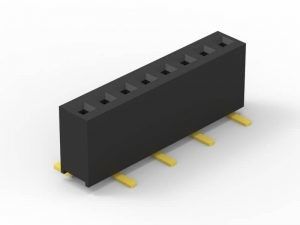

Encabeçamento fêmea reto de Smd, passo fêmea do encabeçamento 1.27mm da única fileira

Encabeçamento fêmea reto de Smd, passo fêmea do encabeçamento 1.27mm da única fileira

Aplicação do produto:

Geralmente, os encabeçamentos fêmeas com os encabeçamentos seridos do pino são usados para terminar os módulos criados na indústria eletrônica. Como abaixo de você pode encontrar algum do espaço de aplicação.

Especificações:

1. Passo: 1.27mm

2. Nome do conector: Conector do PWB/encabeçamento fêmea

3. Material de isolação: UL 94-V0 de PA6T

4. Material do contato: Liga de cobre

5: Tipo da montagem: Através do furo

6: Número de fileira: Único

7: Revestimento do contato: Ouro sobre o níquel

8: Terminação: Solda

9: Cor: Preto

10: Avaliação atual: 1.0A

11: Tensão de Withstand: 500V AC/DC

12: Resistência de contato: 20mΩ máximo

13: Forma do contato: Pin do quadrado

14: Comprimento do Pin: Personalização

15: Pin disponível: 2Pins a 80Pins

16. Temperatura de funcionamento: - 40℃ a 105℃

Que é um conector do PWB?

Os conectores da placa de circuito impresso são sistemas da conexão montados em PCBs. Os conectores do PWB são usados tipicamente para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Fornecem um método fácil do projeto para a fabricação, porque o PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção.

Orientações do conector do PWB

O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus:

• Paralela ou mezanino – ambos os conectores são orientação vertical;
• 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal;
• 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.

Outros nomes para conectores do PWB

Os conectores do PWB podem ser sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Os conectores masculinos do PWB são referidos frequentemente como encabeçamentos do Pin, porque são simplesmente fileiras dos pinos. Os conectores fêmeas do PWB podem ser chamados Soquete, receptáculos, ou mesmo (um tanto desconcertantemente) receptáculos do encabeçamento.

Como à embalagem

Nós fornecemos métodos do empacotamento flexível para cumprir exigências diferentes. Para o conector fêmea do encabeçamento, há quatro métodos do empacotamento:
1. embalagem da bandeja, apropriada para o conjunto manual.
2. embalagem do tubo, apropriada para o conjunto manual.
3. embalagem do carretel com a fita, apropriada para a produção automática da máquina
4. embalagem do carretel com o tampão, apropriado para a produção automática da máquina
