Detalhes do produto:
Condições de Pagamento e Envio:
|
Porta: | Hongkong | Densidade: | 1.27mm |
---|---|---|---|
Serviço: | OEM / ODM | cor: | Black |
Temperatura da operação:: | -40℃ a +105℃ | Número de fileira: | 2 |
Realçar: | conector fêmea do encabeçamento do pino,encabeçamento da fêmea do ângulo direito |

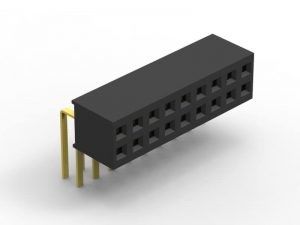

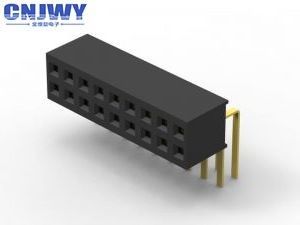

Flash fêmea duplo do ouro do ângulo direito do conector do encabeçamento da fileira 20Pin
Que é um conector do PWB?
Os conectores da placa de circuito impresso estão conectando os sistemas, que são usados para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Porque PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção, fornecendo um método fácil do projeto para a fabricação.
Orientações do conector do PWB
O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus: Paralela ou mezanino – ambos os conectores são orientação vertical; 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal; 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.
Outros nomes para conectores do PWB
Os conectores do PWB são sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Há igualmente alguns outros nomes para conectores do PWB: Conectores masculinos do PWB referidos geralmente encabeçamentos do Pin, porque são simplesmente fileiras dos pinos, quando os conectores fêmeas do PWB nomeados como os soquetes, os receptáculos, ou mesmo (um tanto desconcertantemente) os receptáculos do encabeçamento.
Especificações:
1. Tipo do conector: Encabeçamento fêmea
2. tipo do contato: Soquete fêmea
3. estilo: Placa à placa
4. passo: 1.27mm
5. avaliação da corrente: 1.5A
6. tensão de Withstand: 500V AC/DC
7. resistência de contato: 20mΩ máximo
8. forma do contato: Pin do quadrado
9. comprimento do Pin: Personalização
10. Altura da isolação: Personalização
11. Cor: Preto
12. Tipo da montagem: Através do furo
13. Número de fileira: Fileira dupla
14. Temperatura de funcionamento: - 40℃ a 105℃
15. Terminação: Solda
Porque escolha CNJWY:
1. Nós avaliamos o tempo, como a grande moeda. É conhecido que você pode nunca obter o tempo para trás perdido. Todos nossos produtos são centrados em torno desta ideia. Em CNJWY, nós fornecemos a melhor maneira da solução de ganhar seu tempo.
2. Nós somos cometidos profundamente à saúde e à segurança do mundo. CNJWY tem executado o sistema de gestão ambiental do 14001:2004 do ISO. Nós aumentamos nosso desempenho ambiental. E nós aplicamos este regulamento a todo nosso negócio.
3. Todos os produtos estão disponíveis para o empacotamento personalizado de acordo com sua procura.
4. A produção a mais eficiente faz a entrega rápida, que se certificaria do prazo de execução sempre antes de sua expectativa
Aplicação do produto:
Encabeçamento fêmea amplamente utilizado na indústria diferente tal como automotivo, uva, carro do equilíbrio e assim por diante. como abaixo a imagem estão as encenações da aplicação. a imagem é limitação, porque mais detalhe que você pode diretamente contactar com nossa equipe das vendas.
