Casa ProdutosConector masculino do encabeçamento do Pin

Conector de Pin do ângulo direito do PWB, conector durável do encabeçamento do Pin do volume 20

Conector de Pin do ângulo direito do PWB, conector durável do encabeçamento do Pin do volume 20

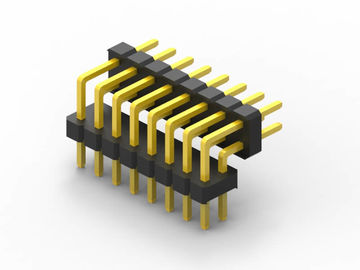

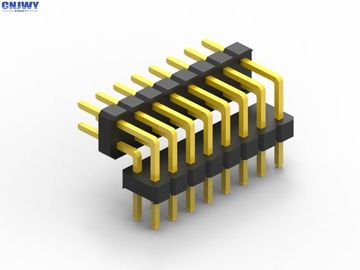

    • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector
    • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector
  • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector

    Detalhes do produto:

    Lugar de origem: China
    Marca: JWY
    Certificação: UL/SGS/RoHs/REACH
    Número do modelo: ST254-XXXXXX

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 2Kpcs
    Preço: Negotiation
    Detalhes da embalagem: Empacotamento de PE/Tray/Tube/Tape/Reel
    Tempo de entrega: 7 a 15 dias de trabalho
    Termos de pagamento: T/T & Western Union
    Habilidade da fonte: 100000pcs por dia
    Entre em contacto agora
    Descrição de produto detalhada
    Avaliação atual: 3.0AMP Temperatura de operação: -40℃ a +105℃
    Nome do produto: Encabeçamento do Pin Chapeamento de contato: Au ou Sn sobre o Ni
    Material de isolador: PA6T Aplicação: Cartão-matriz/carro automotivo/equilíbrio

    do dobro duplo da fileira do conector do encabeçamento do Pin do homem de 2.54mm dobra côncava plástica através do furo



    Que é um conector do PWB?



    Os conectores da placa de circuito impresso são sistemas da conexão montados em PCBs. Os conectores do PWB são usados tipicamente para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Fornecem um método fácil do projeto para a fabricação, porque o PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção.



    Orientações do conector do PWB



    O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus:

    • Paralela ou mezanino – ambos os conectores são orientação vertical;
    • 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal;
    • 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.

    Outros nomes para conectores do PWB



    Os conectores do PWB podem ser sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Os conectores masculinos do PWB são referidos frequentemente como encabeçamentos do Pin, porque são simplesmente fileiras dos pinos. Os conectores fêmeas do PWB podem ser chamados Soquete, receptáculos, ou mesmo (um tanto desconcertantemente) receptáculos do encabeçamento.



    Especificações:



    Nome de produtos Conector do Pin Header/PCB
    Passo 2.54mm (0,1")
    Empacotamento Volume
    Avaliação atual 3.0AMP
    Resistência de contato 20mΩ máximo
    Tensão de Withstand 500V AC/DC
    Resistência de isolação Minuto 1000MΩ
    Temperatura da operação -40℃ a +105℃
    Material do contato Liga de Coppy
    Chapeamento de contato Au ou Sn sobre o Ni
    Material de isolador PA6T ou PBT+30%GF (UL94V-0)
    Tipo da montagem Através do furo
    Terminação Solda
    Tamanho do Pin Pin quadrado de 0.64mm
    Cor Preto ou personalizado



    Porque escolha CNJWY:



    1. Garantia de alta qualidade

    CNJWY tem-se centrado sobre o melhoramento dos sistemas de controlo da qualidade, visando fornecendo os produtos de alta qualidade que o certificado ISO9001 cabido por anos.



    preço 2.Competitive

    Nós temos um processo de produção inteiro que incluem a galvanização, carimbando, modelação por injeção do grupo, conjunto para assegurar nosso preço competitivo.



    3. Empacotamento personalizado

    Todos os produtos estão disponíveis para o empacotamento personalizado de acordo com sua procura.



    4. Entrega rápida

    A produção a mais eficiente faz a entrega rápida, que se certificaria do prazo de execução sempre antes de sua expectativa.





    Aplicação do produto:



    Encabeçamento masculino do pino amplamente utilizado na indústria diferente tal como o equipamento automotivo, médico, computador e assim por diante. como abaixo a imagem estão as encenações da aplicação. a imagem é limitação, porque mais detalhe que você pode diretamente contactar com nossa equipe das vendas
