Conector do encabeçamento do Pin do homem 16 passo de 2,54 milímetros, encabeçamento quadrado plástico dobro do Pin do ângulo direito |
Detalhes do produto:
Condições de Pagamento e Envio:
|
Avaliação atual: | 3.0AMP | ContacContact Resistancet: | 20mΩ máximo |
---|---|---|---|
Tensão de Withstand: | 500V AC/DC | Resistência de isolação: | minuto 1000MΩ |
Temperatura de operação: | -40℃ a +105℃ | Material de isolador: | PA6T/PA9T/PBT+30% GF (UL94V-0) |
Realçar: | encabeçamento de superfície do pino da montagem,conector de pino do ângulo direito |

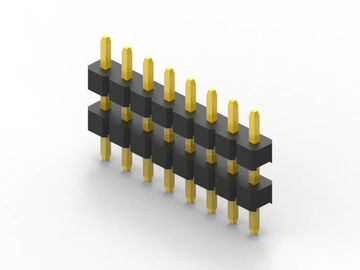

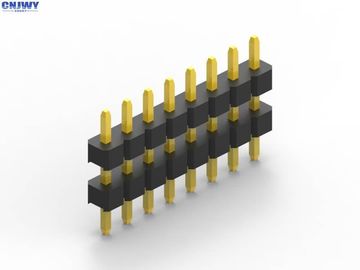

Passo material dobro dos pinos 2.54mm do conector 10 do encabeçamento do Pin do homem do plástico PA6T
Que é um conector do PWB?
Os conectores da placa de circuito impresso estão conectando os sistemas, que são usados para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Porque PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção, fornecendo um método fácil do projeto para a fabricação.
Orientações do conector do PWB
O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus: Paralela ou mezanino – ambos os conectores são orientação vertical; 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal; 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.
Outros nomes para conectores do PWB
Os conectores do PWB são sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Há igualmente alguns outros nomes para conectores do PWB: Conectores masculinos do PWB referidos geralmente encabeçamentos do Pin, porque são simplesmente fileiras dos pinos, quando os conectores fêmeas do PWB nomeados como os soquetes, os receptáculos, ou mesmo (um tanto desconcertantemente) os receptáculos do encabeçamento.
Especificações:
Tipo do conector | Encabeçamento |
Tipo do contato | Pin do homem |
Passo | 2.54mm (0,1") |
Fixa disponível | 2Pins a 100Pins |
Nome do conector | Conector do PWB |
Tipo da montagem | Através do furo |
Número de fileira | 1 |
Terminação | Solda |
Revestimento do contato | Ouro sobre o níquel |
Temperatura da operação | -40℃ a +105℃ |
Material de isolação | PA6T UL94V-0 |
Avaliação atual | 3.0A |
Tensão de Withstand | 500V AC/DC |
Cor da isolação | Preto |
Material do contato | Liga de cobre |
Porque escolha CNJWY
Produção automática
Os produtos mais de 80% CNJWY são feitos por cadeias de fabricação automáticas. Porque inteligente estamos cada vez mais extensamente no uso, nós poderíamos somente adaptar o desenvolvimento dos tempos, de modo que nós pudéssemos fornecer a maioria de produtos qualificados a nossos clientes.
Entrega no tempo
Cada cliente é distintivo, assim que nós temos que fazer cada entrega a tempo para amar cada possibilidade dada por nossos clientes.
Faça o valor
O negócio é como uma viagem longa. O valor é as vistas na maneira. Fazer o valor para os clientes é fazer o valor para a empresa, porque vantajoso para as duas partes mútuo é nosso objetivo.
Resposta imediata
Todos meter-se-&z em confusão de vez em quando, mesmos que o tempo de funcionamento. A resposta imediata pôde ser possível para resolver os problemas que os clientes se encontram a tempo.
Aplicação do produto:
Encabeçamento masculino do pino amplamente utilizado na indústria diferente tal como o equipamento automotivo, médico, computador e assim por diante. como abaixo a imagem estão as encenações da aplicação. a imagem é limitação, porque mais detalhe que você pode diretamente contactar com nossa equipe das vendas
