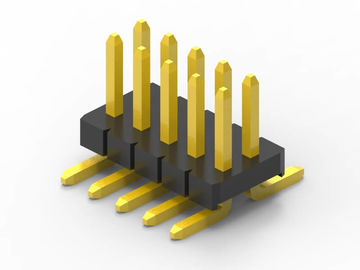

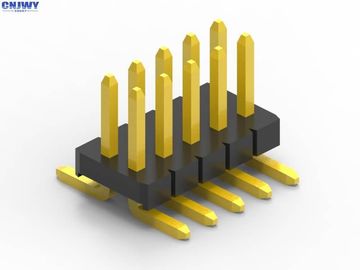

Costume SMD/Pin masculino do milímetro 2 do conector 1,27 do encabeçamento PWB de SMT a Pin 50

conector masculino do encabeçamento de um Pin de 1,27 milímetros com o carretel do TAMPÃO que empacota o tipo de SMT

Especificações:

1. Passo: 1.27mm (0,079")

2. Nome do conector: Encabeçamento do conector do PWB/Pin

3. Material de isolação: UL 94-V0 de PA6T

4. Material do contato: Liga de cobre

5: Tipo da montagem: SMD/SMT

6: Número de fileira: Duplo

7: Revestimento do contato: Ouro sobre o níquel

8: Terminação: Solda

9: O padrão de cor (preto) ou seja personalizado

10: Avaliação atual: 1,0 AMPÈRES

11: Tensão de Withstand: 500 V AC/DC

12: Resistência de contato: 20mΩ máximo

13: Forma do contato: Pin do quadrado

14: Comprimento do Pin: Personalização

15: Pin disponível: 2 pinos a 50 pinos

Que é um conector do PWB?

Os conectores da placa de circuito impresso são sistemas da conexão montados em PCBs. Os conectores do PWB são usados tipicamente para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Fornecem um método fácil do projeto para a fabricação, porque o PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção.

Orientações do conector do PWB

O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus:

• Paralela ou mezanino – ambos os conectores são orientação vertical;
• 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal;
• 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.

Outros nomes para conectores do PWB

Os conectores do PWB podem ser sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Os conectores masculinos do PWB são referidos frequentemente como encabeçamentos do Pin, porque são simplesmente fileiras dos pinos. Os conectores fêmeas do PWB podem ser chamados Soquete, receptáculos, ou mesmo (um tanto desconcertantemente) receptáculos do encabeçamento.

Aplicação do produto:

Encabeçamento masculino do pino amplamente utilizado na indústria diferente tal como o equipamento automotivo, médico, computador e assim por diante. como abaixo a imagem estão as encenações da aplicação. a imagem é limitação, porque mais detalhe que você pode diretamente contactar com nosso chá das vendas
