Casa ProdutosConector masculino do encabeçamento do Pin

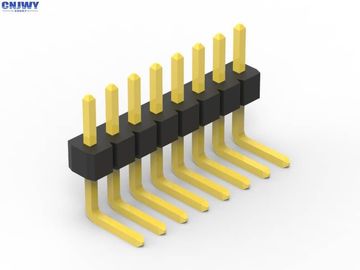

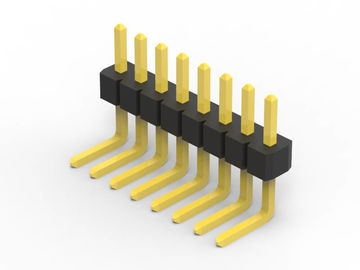

Única fileira do encabeçamento longo do Pin, conector quadrado do encabeçamento do ângulo direito

Única fileira do encabeçamento longo do Pin, conector quadrado do encabeçamento do ângulo direito

    • Long Pin Header Single Row  , Square Right Angle Header Connector
    • Long Pin Header Single Row  , Square Right Angle Header Connector
  • Long Pin Header Single Row  , Square Right Angle Header Connector

    Detalhes do produto:

    Lugar de origem: China
    Marca: CNJWY
    Certificação: UL/SGS/RoHs/REACH
    Número do modelo: ST127-XXXXXX

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 2Kpcs
    Preço: Negotiation
    Detalhes da embalagem: Empacotamento de PE/Tray/Tube/Tape/Reel
    Tempo de entrega: 7 a 15 dias de trabalho
    Termos de pagamento: T/T & Western Union
    Habilidade da fonte: 100000pcs por dia
    Entre em contacto agora
    Descrição de produto detalhada
    Avaliação atual: 1.0AMP ContacContact Resistancet: 20mΩ máximo
    Tensão de Withstand: 500V AC/DC Resistência de isolação: minuto 1000MΩ
    Temperatura de operação: -40℃ a +105℃ Chapeamento de contato: Au ou Sn sobre o Ni
    Aplicação: Máquina da navegação/de mineração/casa esperta

    Pés longos do conector masculino do encabeçamento do Pin que dobra-se através do isolador do preto do furo



    Que é um conector do PWB?

    Os conectores da placa de circuito impresso são sistemas da conexão montados em PCBs. Os conectores do PWB são usados tipicamente para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Fornecem um método fácil do projeto para a fabricação, porque o PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção.



    Orientações do conector do PWB

    O conector do PWB do termo refere um sistema multipin básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de orientações da conexão do PWB, baseada toda em incrementos de 90 graus:

    • Paralela ou mezanino – ambos os conectores são orientação vertical;
    • 90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal;
    • 180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.Única fileira do encabeçamento longo do Pin, conector quadrado do encabeçamento do ângulo direitoÚnica fileira do encabeçamento longo do Pin, conector quadrado do encabeçamento do ângulo direitoÚnica fileira do encabeçamento longo do Pin, conector quadrado do encabeçamento do ângulo direitoÚnica fileira do encabeçamento longo do Pin, conector quadrado do encabeçamento do ângulo direito

    Outros nomes para conectores do PWB

    Os conectores do PWB podem ser sabidos como o produto da interconexão do PWB. Os termos específicos são usados igualmente para os dois lados da conexão. Os conectores masculinos do PWB são referidos frequentemente como encabeçamentos do Pin, porque são simplesmente fileiras dos pinos. Os conectores fêmeas do PWB podem ser chamados Soquete, receptáculos, ou mesmo (um tanto desconcertantemente) receptáculos do encabeçamento.





    Porque escolha CNJWY



    Produção automática

    Mais de 80% de produtos de CNJWY são feitos por cadeias de fabricação automáticas. Porque inteligente estamos cada vez mais extensamente no uso, nós poderíamos somente adaptar-se ao desenvolvimento dos tempos, de modo que nós pudéssemos fornecer os produtos os mais qualificados a nossos clientes.

    Entrega no tempo

    Cada cliente é distintivo, assim que nós temos que fazer cada entrega a tempo para amar cada possibilidade dada por nossos clientes.

    Faça o valor

    O negócio é como uma viagem longa. O valor é as vistas na maneira. Fazer o valor para os clientes é fazer o valor para a empresa, porque vantajoso para as duas partes mútuo é nosso objetivo.

    Resposta imediata

    Todos meter-se-&z em confusão de vez em quando, mesmos que o tempo de funcionamento. A resposta imediata pôde ser possível para resolver os problemas que os clientes se encontram a tempo.



    Especificações:



    1. Passo: 1.00mm (0,039")

    2. Nome do conector: Encabeçamento do conector do PWB/Pin

    3. Material de isolação: UL 94-V0 de PA6T

    4. Material do contato: Liga de cobre

    5. Tipo da montagem: Através do furo

    6. Número de fileira: Único

    7. Revestimento do contato: Ouro sobre o níquel

    8. Terminação: Solda

    9. Cor: Preto

    10. Avaliação atual: 1,0 AMPÈRES

    11. Tensão de Withstand: 500V AC/DC

    12. Resistência de contato: 20mΩ máximo

    13. Forma do contato: Pin do quadrado

    14. Comprimento do Pin: Personalização

    15. Pin disponível: 2 pinos a 80 pinos



    Aplicação do produto:



    Encabeçamento masculino do pino amplamente utilizado na indústria diferente tal como o equipamento automotivo, médico, computador e assim por diante. como abaixo a imagem estão as encenações da aplicação. a imagem é limitação, porque mais detalhe que você pode diretamente contactar nossa equipe das vendas.
